Servoacionamento AC MELSERVO JET Mitsubishi Electric 1kW EtherCAT Servoacionamento AC MELSERVO JET Mitsubishi Electric MR-JET-100G-N1, 1kW/6A EtherCAT 200-240Vac, com freio dinâmico e resistor regenerativo.
Visão geral
O servoacionamento e amplificador AC da série MELSERVO JET da Mitsubishi Electric é uma solução robusta para controle de movimento AC. Projetado com controle senoidal PWM e método de controle de corrente, ele oferece recursos avançados para otimizar o desempenho em aplicações industriais.
Este modelo, com código MR-JET-100G-N1, integra freio dinâmico e resistor regenerativo, além de capacidade de comunicação EtherCAT, facilitando a integração em sistemas automatizados. Com potência nominal de 1000W (1kW) e corrente nominal de 6A, opera em classe de tensão de 200V a 240Vac.
Principais recursos
- Servoacionamento e amplificador AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação via EtherCAT
- Controle senoidal PWM e controle de corrente
- Filtros adaptativos e de vibração avançados
- Função de diagnóstico e monitoramento de potência
- Compensação de perda de movimento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | Série MELSERVO JET |
| Nome da sub-gama | Série MR-JE |
| Funções | Servoacionamento / amplificador AC para movimento, controle senoidal PWM / método de controle de corrente, método de tabela de pontos, configuração de parâmetros de segurança, supressão avançada de vibrações II, filtro adaptativo II, filtro robusto, ajuste rápido, ajuste automático, ajuste com um toque, função de acionamento robusto, função de gravador de acionamento, função de diagnóstico da máquina, função de monitoramento de potência, compensação de perda de movimento, controle super trace, operação contínua para modo de controle de torque |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, refrigeração natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | EtherCAT |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

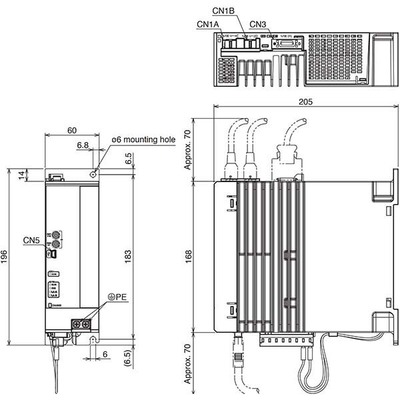

| Dimensões | A196mm x L60mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 6A de entrada |
| Código de pedido / SKU do fabricante | MR-JET-100G-N1 |
| Status do produto do fabricante | Comercializado |
| Em conformidade com padrão(ões) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto é compatível com a linha MELSERVO JET series e possui diversas certificações de conformidade.
