Visão geral
Este é um servoacionamento/amplificador de movimento AC da série MELSERVO JET da Mitsubishi Electric. Ele integra um freio dinâmico e um resistor regenerativo, otimizando o controle e a eficiência em aplicações de automação industrial.
Com potência nominal de 3000W (3kW) e corrente nominal de 11A, o dispositivo opera em classe de tensão de 200Vac a 240Vac, aceitando entrada monofásica (2P) ou trifásica (3P). Sua capacidade de comunicação via EtherCAT o torna uma solução versátil para sistemas de controle modernos.
Projetado para operar em ambientes com temperatura ambiente entre 0°C e 55°C, e com grau de proteção IP20, este servoacionamento oferece confiabilidade em diversas condições de operação, sendo ideal para máquinas que exigem precisão e desempenho.
Principais recursos
- Servoacionamento/amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Controle de onda senoidal PWM / Controle de corrente
- Método de tabela de pontos
- Configuração de parâmetros de segurança
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido
- Ajuste automático
- Ajuste de um toque
- Função de acionamento resistente (Tough Drive)
- Função de gravador de acionamento (Drive Recorder)
- Função de diagnóstico de máquina
- Função de monitoramento de potência (PWR Monitoring)
- Compensação de perda de movimento
- Controle de rastreamento super (Super Trace Control)
- Operação contínua para modo de controle de torque
- Ventilação forçada para resfriamento
- Comunicação EtherCAT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | Série MELSERVO JET |
| Nome da subgama | Série MR-JE |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 11A |
| Potência ativa nominal (kW) | 3000W / 3kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | EtherCAT |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2), 1 x entrada digital (24Vdc; sink/source) (LSP), 1 x entrada digital (24Vdc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

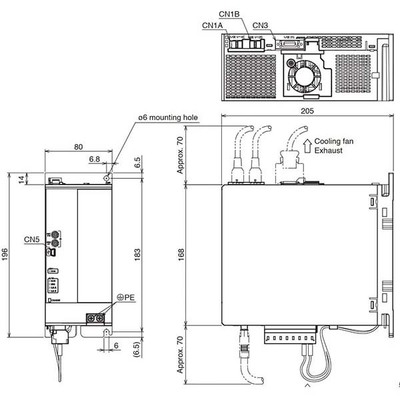

| Dimensões | A196mm x L80mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 80 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 11A entrada |
| Código de pedido / SKU do fabricante | MR-JET-300G-N1 |
| Status do produto do fabricante | Comercializado |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto faz parte da linha MELSERVO JET da Mitsubishi Electric e é compatível com servomotores da mesma série. Verifique a documentação técnica para informações detalhadas sobre compatibilidade e substituições.
