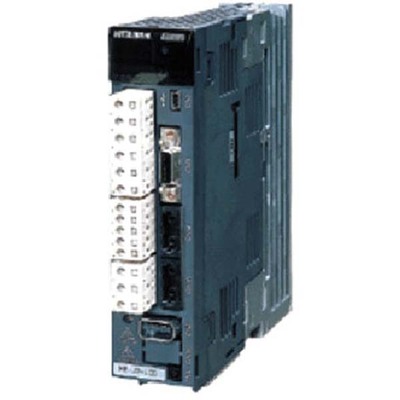

Servoacionamento AC MELSERVO J3 Mitsubishi MR-J3-40B1 400W 2.8A
Visão geral
Este servoacionamento AC da série MELSERVO J3 da Mitsubishi Electric é um amplificador de movimento AC com freio dinâmico e resistor regenerativo integrados. Ele foi projetado para oferecer controle de posição preciso e eficiente em aplicações industriais.
Com uma capacidade de saída nominal de 400W e corrente nominal de 2.8A, o MR-J3-40B1 opera com uma tensão de alimentação de 100V a 120V (classe 100V) em entrada monofásica. Sua capacidade de comunicação via SSCNET III/H permite a integração em sistemas de controle avançados, garantindo alta velocidade e confiabilidade.
Este equipamento é adequado para operar em temperaturas ambientes de 0 a 55°C, sendo refrigerado naturalmente. Sua construção robusta e as diversas funções de proteção asseguram operação contínua e segura.
Principais recursos
- Amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação SSCNET III/H
- Controle de posição com modulação senoidal PWM e controle de corrente
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servoacionamento AC de movimento / amplificador modo de posicionamento método de controle PWM senoidal/controle de corrente |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) |
| Tipo de rede | Entrada monofásica (2P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; dreno/fonte) (EM1) 1 x entrada digital (24Vcc; dreno/fonte) (DI1) 1 x entrada digital (24Vcc; dreno/fonte) (DI2) 1 x entrada digital (24Vcc; dreno/fonte) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 9A de entrada |
| Consumo de energia | (consumo auxiliar do acionamento) 30 W |
| Compatibilidade técnica com | Série HF-KP, Série HF-MP |
| Código de pedido / SKU do fabricante | MR-J3-40B1 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: O produto está classificado como descontinuado pelo fabricante.
