Principais recursos
- Servoacionamento/amplificador de movimento AC
- Modo de posicionamento com controle PWM senoidal / método de controle de corrente
- Modo de controle de velocidade
- Modo de controle de torque
- Controle avançado de supressão de vibrações II
- Filtro adaptativo II
- Auto tuning
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|

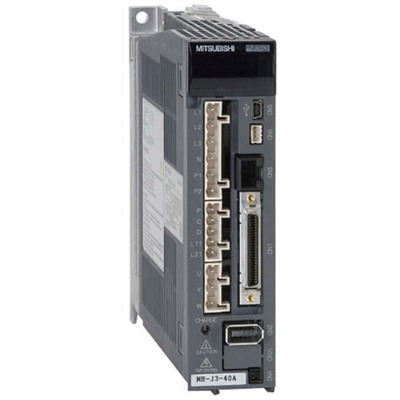

| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série/nome da família do produto | Série MELSERVO J3 |
| Nome da sub-linha | Série MR-J3 |
| Funções | Servoacionamento/amplificador de movimento AC, modo de posicionamento, controle PWM senoidal/método de controle de corrente, modo de controle de velocidade, modo de controle de torque, controle avançado de supressão de vibrações II, filtro adaptativo II, auto tuning |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural |
| Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) |
| Tipo de rede | Entrada monofásica (2P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES), 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (SP1), 1 x entrada digital (24Vcc; sink/source) (SP2), 1 x entrada digital (24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (TLC / VLC), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA), 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 9A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Série HF-KP, Série HF-MP |
| Código de pedido / SKU do fabricante | MR-J3-40A1 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Observação: Este produto é compatível com as séries HF-KP e HF-MP. O produto foi descontinuado pelo fabricante.
