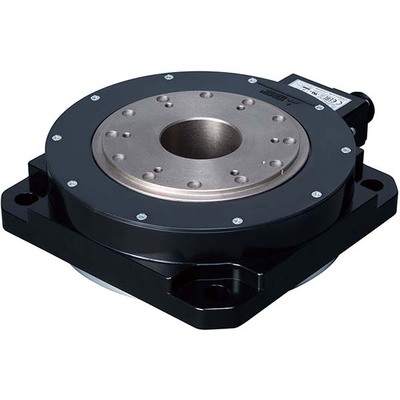

Servo Motor Mitsubishi MELSERVO J4 TM-RG2M004E30 – 141W Servo Motor Rotativo DD Mitsubishi MELSERVO J4 TM-RG2M004E30. Potência de 141W, com eixo vazado, encoder absoluto 22-bit e velocidade nominal de 300rpm.
Visão geral
Este é um servomotor rotativo de acionamento direto (DD) de baixo perfil, pertencente à série MELSERVO J4 da Mitsubishi Electric. Possui um eixo com flange vazada e termistor embutido, além de feedback absoluto de 22 bits integrado.
O motor oferece uma saída nominal de 141W (0.141kW), com uma corrente nominal de 1.3A e torque nominal de 4.5Nm. Sua velocidade rotacional nominal é de 300rpm.
Projetado para montagem por flange de 180x180mm, o servomotor possui grau de proteção IP40 e opera em temperaturas ambientes de 0 a 40°C. É um componente da linha MELSERVO J4, equivalente ao código TMRG2M004E30.
Principais recursos
- Servomotor rotativo de acionamento direto (DD) de baixo perfil
- Eixo com flange vazada
- Termistor embutido
- Encoder absoluto de 22 bits
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / Nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série TM-RG |
| Funções | Servomotor rotativo de acionamento direto (DD) de baixo perfil |
| Design | Eixo com flange vazada, termistor embutido, encoder absoluto de 22 bits, refrigeração natural |
| Corrente nominal | 1.3A |
| Potência ativa nominal (kW) | 141W / 0.141kW |
| Velocidade de rotação | 300rpm 600rpm (máxima) |
| Torque | 4.5Nm nominal |
| Torque máximo | 13.5Nm |
| Momento de inércia | 0.00602kg.m² (60.2kg.cm²) |
| Modo de montagem | Montagem por flange de 180x180mm |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP40 |
| Dimensões | A232.7mm x L180mm x P56mm |
| Altura líquida (mm) | 232.7 mm |
| Largura líquida (mm) | 180 mm |
| Profundidade líquida (mm) | 56 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 2300 N |
| Corrente máxima | 4 A |
| Código de pedido / SKU do fabricante | TM-RG2M004E30 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRG2M004E30 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em 1 eixo padrão: amplificadores MR-J4-20GF, MR-J4-20GF-RJ, MR-J4-40GF, MR-J4-40GF-RJ, MR-J4-20B, MR-J4-20B-RJ, MR-J4-20B1, MR-J4-20B1-RJ, MR-J4-40B, MR-J4-40B-RJ, MR-J4-40B1, MR-J4-40B1-RJ, MR-J4-20A, MR-J4-20A-RJ, MR-J4-20A1, MR-J4-20A1-RJ, MR-J4-40A, MR-J4-40A-RJ, MR-J4-40A1, MR-J4-40A1-RJ. Para uso em 2 eixos padrão: amplificadores MR-J4W2-22B, MR-J4W2-44B. Para uso em 3 eixos padrão: amplificadores MR-J4W3-222B, MR-J4W3-444B. Utilizar cabos amplificador motor conforme especificado. |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Este produto é compatível com os amplificadores listados na seção de acessórios recomendados. Consulte os manuais para obter detalhes sobre a seleção e uso de cabos apropriados.
Entre em contato para mais informações.
