Visão geral

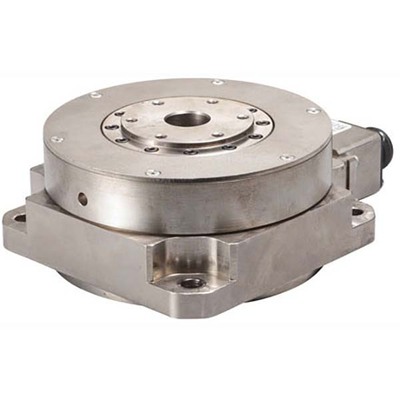

Este servo motor rotativo de acionamento direto (DD) da série MELSERVO J4 da Mitsubishi Electric oferece alta rigidez e desempenho superior. Possui um eixo vazado com flange, termistor integrado e um encoder absoluto de 20 bits de alta resolução.
Com uma potência nominal de saída de 251W (0.251kW) e torque nominal de 12Nm, é ideal para aplicações que exigem precisão e força. A velocidade nominal de rotação é de 200rpm, com uma velocidade máxima de 500rpm.
O design com resfriamento natural e grau de proteção IP42 garante operação confiável em ambientes industriais, operando em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor rotativo de acionamento direto (DD) de alta rigidez
- Eixo vazado com flange
- Termistor integrado
- Encoder absoluto de 20 bits (equivalente a 1048576 ppr)
- Resfriamento natural
- Compatível com inversores MELSERVO J4
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor CA |
| Série / Nome da família do produto | MELSERVO J4 series |
| Nome da subgama | TM-RF series |
| Funções | Servo motor rotativo de acionamento direto (DD) de alta rigidez |
| Projeto | Eixo vazado com flange, termistor integrado, encoder absoluto integrado (20 bits), resfriamento natural de alta rigidez |
| Corrente nominal | 3.8A |
| Potência ativa nominal (kW) | 251W / 0.251kW |
| Velocidade de rotação | 200rpm 500rpm (máxima) |
| Torque | 12Nm nominal |
| Torque máximo | 36Nm |
| Momento de inércia | 0.0111kg.m² (111kg.cm²) |
| Modo de montagem | Montagem com flange de 180x180mm |
| Resolução | Feedback de 20 bits (equivalente a 1048576 ppr) |
| Grau de proteção | IP42 |
| Dimensões | A231.9mm x L180mm x P88mm |
| Altura líquida (mm) | 231.9 mm |
| Largura líquida (mm) | 180 mm |
| Profundidade líquida (mm) | 88 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 3300 N |
| Corrente máxima | 12 A |
| Código de pedido / SKU do fabricante | TM-RFM012E20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRFM012E20 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Observação: O produto é recomendado para uso com os inversores da série MR-J4. Consulte os manuais para a seleção correta de cabos e inversores específicos para sua aplicação.
