Visão geral

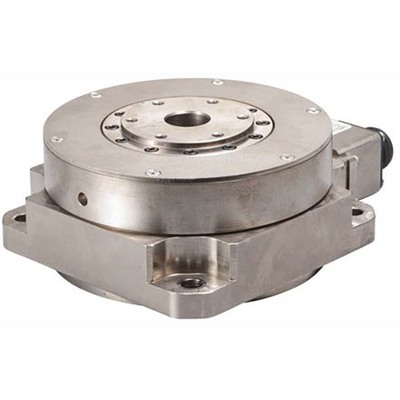

Servo motor rotativo de acionamento direto (DD) de alta rigidez da série MELSERVO J4 da Mitsubishi Electric. Este modelo possui eixo vazado com flange, termistor integrado e encoder absoluto de 20 bits para feedback de posição de alta precisão.
Oferece uma saída nominal de 126W (0.126kW) e torque nominal de 6Nm, com velocidade rotacional nominal de 200rpm. O grau de proteção é IP42 e é projetado para operação em temperaturas ambientes de 0 a 40°C.
Equivalente ao SKU TMRFM006C20, este servo motor é uma solução robusta para aplicações que exigem precisão e confiabilidade.
Principais recursos
- Servo motor rotativo de acionamento direto (DD)
- Alta rigidez
- Eixo vazado com flange
- Termistor integrado
- Encoder absoluto de 20 bits (1048576 ppr)
- Refrigeração natural
- Grau de proteção IP42
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da sub-gama | TM-RF series |
| Funções | Servo motor rotativo de acionamento direto (DD) de alta rigidez |
| Design | Eixo vazado com flange, termistor integrado, encoder absoluto (20 bits), alta rigidez, refrigeração natural |
| Corrente nominal | 3.2A |
| Potência ativa nominal (kW) | 126W / 0.126kW |
| Velocidade de rotação | 200rpm (nominal) / 500rpm (máxima) |
| Torque | 6Nm (nominal) |
| Torque máximo | 18Nm |
| Momento de inércia | 0.00224kg.m² (22.4kg.cm²) |
| Modo de montagem | Montagem em flange 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1048576 ppr) |
| Grau de proteção | IP42 |
| Dimensões | A181.9mm x L130mm x P97.5mm |
| Altura líquida (mm) | 181.9 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 97.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 1100 N |
| Corrente máxima | 9.6 A |
| Código de pedido / SKU do fabricante | TM-RFM006C20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRFM006C20 |
| Em conformidade com as normas | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Acessórios recomendados incluem amplificadores para uso padrão de 1 eixo (MR-J4-60GF, MR-J4-60GF-RJ, MR-J4-60B, MR-J4-60B-RJ, MR-J4-60A, MR-J4-60A-RJ) e para uso de 2 eixos (MR-J4W2-77B, MR-J4W2-1010B). Utilizar cabos de amplificador para motor correspondentes.
Para mais informações ou para discutir sua aplicação, entre em contato conosco.
