Visão geral

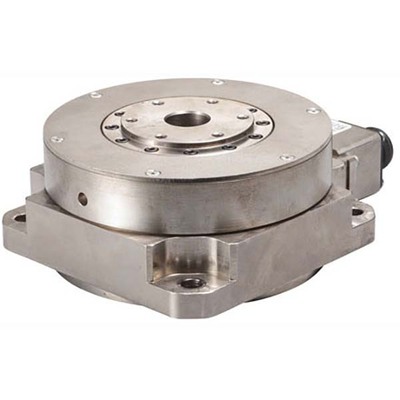

Este é um servomotor rotativo de acionamento direto (DD) com alta rigidez, apresentando um eixo oco flangeado. O motor possui um termistor integrado e um codificador absoluto de 20 bits para feedback de posição. Pertencente à série MELSERVO J4 da Mitsubishi Electric, este modelo foi projetado para aplicações que exigem precisão e robustez.
Com uma potência nominal de 1005W (1.005kW), o servomotor oferece um torque nominal de 48Nm e uma velocidade rotacional nominal de 200rpm. O sistema de feedback de 20 bits garante alta resolução, equivalente a 1048576 pulsos por revolução. O design com flange de montagem de 230x230mm e grau de proteção IP42 o torna adequado para ambientes industriais variados, operando em temperaturas de 0 a 40°C.
Principais recursos
- Servomotor rotativo de acionamento direto (DD) com alta rigidez
- Eixo oco flangeado
- Termistor integrado
- Codificador absoluto de 20 bits para feedback
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor de corrente alternada |
| Série / Nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série TM-RF |
| Funções | Servomotor rotativo de acionamento direto (DD) de alta rigidez |
| Design | Eixo oco flangeado, termistor embutido, codificador absoluto embutido (20 bits), alta rigidez, refrigeração natural |
| Corrente nominal | 11A |
| Potência ativa nominal (kW) | 1005W / 1.005kW |
| Velocidade de rotação | 200rpm 500rpm (máxima) |
| Torque | 48Nm nominal |
| Torque máximo | 144Nm |
| Momento de inércia | 0.0615kg.m² (615kg.cm²) |
| Modo de montagem | Montagem flangeada de 230x230mm |
| Resolução | Feedback de 20 bits (equivalente a 1048576 ppr) |
| Grau de proteção | IP42 |
| Dimensões | A292,5mm x L230mm x P149mm |
| Altura líquida (mm) | 292,5 mm |
| Largura líquida (mm) | 230 mm |
| Profundidade líquida (mm) | 149 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 5500 N |
| Corrente máxima | 33 A |
| Código de pedido / SKU do fabricante | TM-RFM048G20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRFM048G20 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em um único eixo, amplificadores – MR-J4-350GF – MR-J4-350GF-RJ – MR-J4-350B – MR-J4-350B-RJ – MR-J4-350A – MR-J4-350A-RJ Utilizar cabos de amplificador motor conforme a seguir |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Acessórios recomendados para uso em um único eixo incluem os amplificadores MR-J4-350GF, MR-J4-350GF-RJ, MR-J4-350B, MR-J4-350B-RJ, MR-J4-350A e MR-J4-350A-RJ, com a utilização de cabos apropriados entre amplificador e motor.
