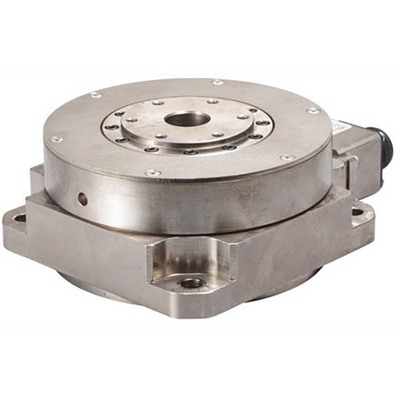

Principais recursos
- Servomotor rotativo de acionamento direto (DD) de alta rigidez
- Eixo flangeado oco
- Termistor embutido
- Encoder de feedback absoluto de 20 bits (equivalente a 1048576 ppr)
- Refrigeração natural
- Grau de proteção IP42
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | TM-RF series |
| Funções | Servomotor rotativo de acionamento direto (DD) de alta rigidez |
| Design | Eixo flangeado oco, termistor embutido, encoder de feedback absoluto (20 bits), alta rigidez, refrigeração natural |
| Corrente nominal | 4.3A |
| Potência ativa nominal (kW) | 419W / 0.419kW |
| Velocidade de rotação | 100rpm, 200rpm (máxima) |
| Torque | 40Nm nominal |
| Torque máximo | 120Nm |
| Momento de inércia | 0.1694kg.m² (1694kg.cm²) |
| Modo de montagem | Montagem com flange de 330x330mm |
| Resolução | Feedback de 20 bits (equivalente a 1048576 ppr) |
| Grau de proteção | IP42 |
| Dimensões | A419mm x L330mm x P93.5mm |
| Altura líquida (mm) | 419 mm |
| Largura líquida (mm) | 330 mm |
| Profundidade líquida (mm) | 93.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 16000 N |
| Corrente máxima | 13 A |
| Código de pedido / SKU do fabricante | TM-RFM040J10 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRFM040J10 |
| Em conformidade com a(s) norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Este produto é compatível com os amplificadores das séries MR-J4 e MR-J4W2. Consulte a documentação técnica para detalhes sobre os cabos de conexão adequados entre o amplificador e o motor.
