Visão geral
Este é um servomotor rotativo AC acoplado a um redutor da série MELSERVO J5 da Mitsubishi Electric. O motor apresenta um eixo reto, freio eletromecânico integrado e um codificador de feedback absoluto de 26 bits.
Possui um redutor de alta precisão com relação de 1/11, resultando em uma saída de eixo com capacidade de torque aumentada. Sua construção garante resfriamento natural e é projetado para aplicações de inércia e potência médias.
O servomotor é classificado com uma potência de saída nominal de 1000W (1kW) e opera em uma classe de tensão de 200Vac. O grau de proteção IP67 assegura sua robustez em ambientes adversos.
Principais recursos
- Eixo reto com freio eletromecânico integrado
- Codificador de feedback absoluto de 26 bits
- Redutor de alta precisão com relação de 1/11
- Estrutura totalmente fechada para resfriamento natural (TENC)
- Capacidade de inércia e potência média
- Montagem por flange de 130x130mm
- Codificador absoluto sem bateria
- Conectores de encaixe rápido para freio, encoder e energia
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/Nome da família do produto | Série MELSERVO J5 |
| Nome da sub-gama | Série HK-ST |
| Funções | Servomotor AC acoplado a redutor / Motorredutor |
| Projeto | Eixo reto com freio e/m integrado, codificador absoluto (26 bits) embutido, redutor de alta precisão 1/11 (saída de eixo), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de inércia e potência média, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.3A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade rotacional | 2000rpm (nominal) / 4000rpm (máxima) |
| Torque nominal | 4.8Nm |
| Torque máximo | 14.4Nm |
| Momento de inércia | 0.00143kg.m² (14.3kg.cm²) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

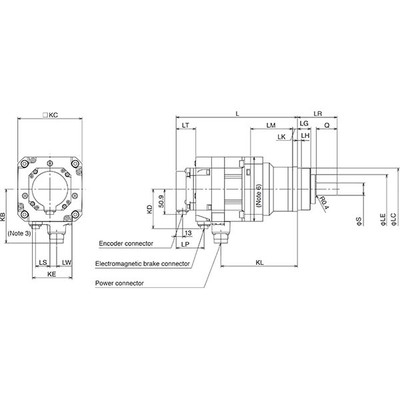

| Dimensões | A173.8mm x L130mm x P366.5mm |
| Altura líquida (mm) | 173.8 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 366.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 901 N |
| Carga axial máxima | 3590 N |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HK-ST102BG7 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST102BG7111 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluto sem bateria, cabos para encoder, freios eletromagnéticos e energia equipados com trava de um toque. |
| Relação do redutor | 1/11 (redutor) |
Documentos
Este produto é compatível com os amplificadores recomendados listados nas especificações. Cabos para encoder e outros acessórios são detalhados na seção de especificações.
Entre em contato para mais informações.
