Visão geral
Servo motor rotativo AC com engrenagem/motor de engrenagem com eixo reto, freio eletromagnético integrado, codificador de feedback absoluto integrado (26 bits) e caixa de engrenagens de alta precisão 1/33 (saída de eixo) da Mitsubishi Electric (série MELSERVO J5).
Este motor de servo AC oferece uma potência nominal de 100W / 0.1kW e uma relação de engrenagem de 1/33. Possui feedback de 26 bits, equivalente a 67108864 pulsos por revolução, garantindo alta resolução para aplicações precisas.
Projetado para operar com tensões de alimentação de 200Vac ou 400Vac, o motor apresenta torque nominal de 0.32Nm e velocidade nominal de rotação de 3000rpm. A montagem é feita em flange de 40x40mm e possui grau de proteção IP44.
Principais recursos
- Servo motor rotativo AC com engrenagem
- Freio eletromagnético integrado
- Codificador de feedback absoluto de 26 bits
- Caixa de engrenagens de alta precisão com relação 1/33
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e baixa capacidade de potência
- Montagem em flange de 40x40mm
- Grau de proteção IP44
Especificações

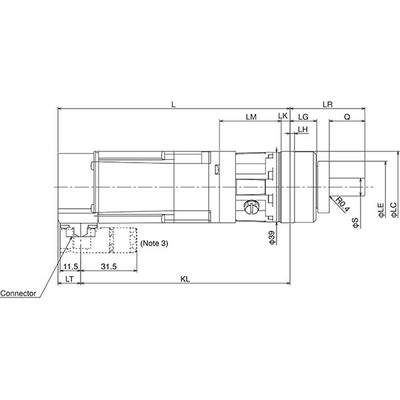

| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/nome da família do produto | Série MELSERVO J5 |
| Nome da sub-gama | Série HK-KT |
| Funções | Servo motor AC com engrenagem / motor de engrenagem |
| Projeto | Eixo reto, freio eletromagnético integrado, codificador de feedback absoluto integrado (26 bits), caixa de engrenagens de alta precisão 1/33 (saída de eixo), estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia/baixa capacidade de potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac ou 400Vac |
| Corrente nominal | 1.2A (com amplificador de 200Vac ou 400Vac) |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm, 6000rpm (máxima) |
| Torque | 0.32Nm nominal |
| Torque máximo | 0.96Nm |
| Momento de inércia | 0.0000136kg.m² (0.136kg.cm²) |
| Modo de montagem | Montagem em flange de 40x40mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |
| Dimensões | A81.8mm x L90mm x P249.5mm |
| Altura líquida (mm) | 81.8 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 249.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 733 N |
| Carga axial máxima | 2581 N |
| Corrente máxima | (com amplificador de 200Vac ou 400Vac) 4.6 A |
| Código de pedido / SKU do fabricante | HK-KT13BG7 1/33 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT13BG7133 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, codificador de posição absoluto sem bateria, os servomotores possuem um conector tudo-em-um, tornando a conexão simples. |
| Relação de engrenagem | 1/33 (caixa de engrenagens) |
Documentos
Este produto é compatível com a série de amplificadores MR-J5. Consulte a documentação para cabos e acessórios recomendados para garantir o desempenho ideal.
