Servo Motor Rotativo AC MELSERVO J4 200W 1/20 com Freio Servo Motor Rotativo AC MELSERVO J4 Mitsubishi Electric HG-KR23BG1 1/20, 200W, com freio e encoder absoluto 22-bit, redução 1/20, flange 90mm, IP44.
Visão geral
O servo motor rotativo AC MELSERVO J4 HG-KR23BG1 1/20 da Mitsubishi Electric é um servomotor com engrenagem que combina um motor AC com uma caixa de engrenagens de alta precisão. Este modelo específico conta com um eixo reto, freio eletromecânico embutido e um codificador absoluto de 22 bits para feedback de posição de alta resolução.
Projetado para aplicações que exigem controle preciso e confiabilidade, o HG-KR23BG1 1/20 faz parte da série MELSERVO J4, conhecida por seu desempenho robusto. Sua construção inclui um redutor com relação de 1/20 e montagem por flange de 90mm, oferecendo uma solução compacta e eficiente para diversas necessidades de automação industrial.
Principais recursos
- Servomotor rotativo AC com engrenagem
- Eixo reto
- Freio eletromecânico embutido
- Codificador absoluto de 22 bits
- Caixa de engrenagens de alta precisão com relação 1/20
- Potência nominal de 200W / 0.2kW
- Torque nominal de 0.64Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem por flange de 90x90mm
- Grau de proteção IP44
- Conector retangular de 4 pinos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série HG-KR |
| Funções | Servomotor rotativo AC com engrenagem / servomotor com engrenagem |
| Projeto | Eixo reto, freio e/m embutido, codificador absoluto (22 bits) embutido, caixa de engrenagens de alta precisão 1/20 (saída flangeada), baixa inércia / capacidade de pequena potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 1.3A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Velocidade rotacional | 3000rpm, 6000rpm (máxima) |
| Torque | 0.64Nm nominal |
| Torque máximo | 2.2Nm |
| Momento de inércia | 0.0000413kg.m² (0.413kg.cm²) |
| Tipo de conexão | Conector retangular de 4 pinos |
| Eficiência | 40-85% |
| Modo de montagem | Montagem por flange de 90x90mm (saída da caixa de engrenagens) |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP44 |

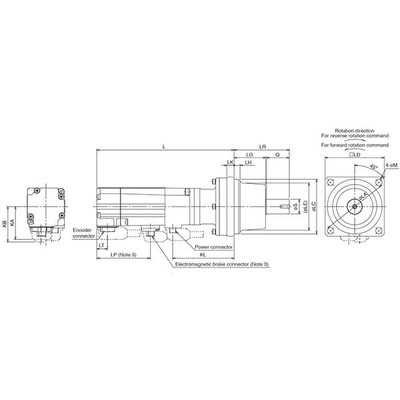

| Dimensões | A92.1mm x L90mm x P260.4mm |
| Altura líquida (mm) | 92.1 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 260.4 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 245 N |
| Carga axial máxima | 98 N |
| Corrente máxima | 4.6 A |
| Código de pedido / SKU do fabricante | HG-KR23BG1 1/20 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGKR23BG1120 |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Relação de engrenagem | 1/20 (caixa de engrenagens) |
| Folga (backlash) | 60 minutos de arco (1°) máximo |
Documentos
Este produto é um servomotor AC com engrenagem. Para sua correta operação, recomenda-se a utilização de amplificadores e cabos compatíveis da linha MELSERVO J4, conforme listado na seção de acessórios dentro das especificações técnicas.
Para mais informações e suporte, entre em contato conosco.
