Visão geral

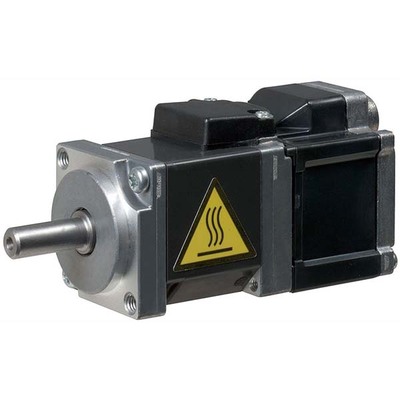

Servomotor CC sem escovas com eixo reto, freio eletromagnético integrado, conexão vertical para encoder e feedback de encoder absoluto de 18 bits. Este modelo compacto da série MELSERVO J4 da Mitsubishi Electric oferece uma saída nominal de 20W (0.02kW) e um feedback de encoder de 18 bits, equivalente a 260000 pulsos por revolução.
Com corrente nominal de 2.1A e tensão de alimentação de 24Vcc a 48Vcc, o servomotor apresenta torque nominal de 0.064Nm e velocidade rotacional nominal de 3000rpm. Possui montagem em flange de 25x25mm e grau de proteção IP55, garantindo robustez em ambientes industriais.
O dispositivo é projetado para operação em temperatura ambiente de 0 a 40°C e utiliza conexão por fios livres. O código HG-AK0236B é equivalente ao modelo HGAK0236B, sendo uma solução eficiente e confiável para diversas aplicações de automação.
Principais recursos
- Eixo reto
- Freio eletromagnético integrado
- Conexão vertical para encoder
- Encoder absoluto integrado (18 bits)
- Modelo ultracompacto
- Potência nominal ultrabaixa
- Refrigeração natural
- Fios de conexão livres
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CC |
| Série/família de produtos | Série MELSERVO J4 |
| Nome da sub-gama | Série HG-AK |
| Funções | Servomotor CC sem escovas |
| Projeto | Eixo reto com freio E/M integrado, cabo de conexão de encoder vertical, feedback de encoder absoluto (18 bits), modelo ultracompacto, potência nominal ultrabaixa, refrigeração natural. |
| Tensão de alimentação (CC) | 24Vcc-48Vcc |
| Corrente nominal | 2.1A |
| Potência ativa nominal (kW) | 20W / 0.02kW |
| Velocidade de rotação | 3000rpm (nominal) / 6000rpm (máxima; 48Vcc) |
| Torque | 0.064Nm nominal |
| Torque máximo | 0.191Nm |
| Momento de inércia | 0.00000058kg.m² (0.0058kg.cm²) |
| Tipo de conexão | Conexão por fios livres |
| Modo de montagem | Montagem em flange de 25x25mm |
| Resolução | Feedback de encoder de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP55 |
| Dimensões | A30mm x L25mm x P109mm |
| Altura líquida (mm) | 30 mm |
| Largura líquida (mm) | 25 mm |
| Profundidade líquida (mm) | 109 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 44 N |
| Carga axial máxima | 14 N |
| Corrente máxima | 6.3 A |
| Código de pedido / SKU do fabricante | HG-AK0236B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGAK0236B |
| Em conformidade com normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em 1 eixo padrão: amplificadores MR-J4-03A6 – MR-J4-03A6-RJ. Utilize cabos amplificador motor como os seguintes. |
