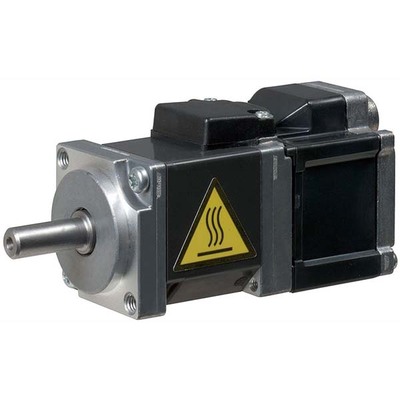

Servo Motor Mitsubishi HG-AK0236-S100: Potência e Precisão O servo motor Mitsubishi HG-AK0236-S100, da série MELSERVO J4, é um motor CC sem escovas projetado para aplicações que exigem alta performance e confiabilidade. Com um design ultracompacto e eixo reto, este modelo de 20W oferece uma conexão de feedback absoluto de 18 bits, garantindo precisão excepcional em seu funcionamento. Sua capacidade de operar em um amplo espectro de tensão de alimentação (24-48Vcc) e sua robustez com classificação IP55 o tornam ideal para ambientes industriais desafiadores. Seu conceito de design incorpora uma saída de eixo reto e uma conexão de cabo de encoder vertical, juntamente com um feedback absoluto integrado de 18 bits. O modelo ultracompacto e a classificação de potência ultracompata contribuem para sua versatilidade em diversas configurações de máquina. O resfriamento natural e a conexão de cabos livres facilitam a integração e a manutenção. ### Principais recursos * Motor servo CC sem escovas * Eixo reto com conexão vertical para encoder * Feedback absoluto integrado de 18 bits * Modelo ultracompacto * Classificação de proteção IP55 * Resfriamento natural ### Especificações | Parâmetro | Valor | | :———————————————– | :————————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Motor servo CC | | Série/nome da família do produto | Série MELSERVO J4 | | Nome da sub-gama | Série HG-AK | | Funções | Motor servo CC sem escovas | | Tensão de alimentação (CC) | 24Vcc-48Vcc | | Corrente nominal | 2.1A | | Potência ativa nominal (kW) | 20W / 0.02kW | | Velocidade de rotação | 3000rpm 6000rpm (máxima; 48Vcc) | | Torque | 0.064Nm nominal | | Torque máximo | 0.191Nm | | Momento de inércia | 0.00000045kg.m2 (0.0045kg.cm2) | | Tipo de conexão | Conexão de cabos livres | | Modo de montagem | Montagem com flange de 25x25mm | | Resolução | Feedback de encoder de 18 bits (equivalente a 260000ppr) | | Grau de proteção | IP55 | | Dimensões | A40mm x L25mm x P81.7mm | | Altura líquida (mm) | 40 mm | | Largura líquida (mm) | 25 mm | | Profundidade líquida (mm) | 81.7 mm | | Temperatura do ar ambiente para operação | 0…+40 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Carga radial máxima | 44 N | | Carga axial máxima | 14 N | | Corrente máxima | 6.3 A | | Código de pedido / SKU do fabricante | HG-AK0236-S100 | | Status do produto do fabricante | Comercializado | | Equivalente a | HGAK0236S100 | | Em conformidade com norma(s) | Marcação CE TUV Rheinland cULus UL KC EN61800-3 EN60034-1 EN62061 SILCL3 EN50581 UL1004-1 UL1004-6 CSA KC EAC | | Acessórios recomendados | para uso em um único eixo padrão amplificadores – MR-J4-03A6 – MR-J4-03A6-RJ Use cabos de amplificador motor conforme a seguir |
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | DC servo motor |
| Product series / family name | MELSERVO J4 series |
| Sub-range name | HG-AK series |
| Functions | DC brushless servo motor |
| Design | straight shaft vertical encod. connection lead built-in absolute feedb. encod. (18-bit) ultra-small model ultra-small power rating natural cooling |
| Supply voltage (DC) | 24Vdc-48Vdc |
| Rated current | 2.1A |
| Rated active power (kW) | 20W / 0.02kW |
| Rotational speed | 3000rpm 6000rpm (maximum; 48Vdc) |
| Torque | 0.064Nm nominal |
| Maximum torque | 0.191Nm |
| Moment of inertia | 0.00000045kg.m2 (0.0045kg.cm2) |
| Connection type | free leads connection |
| Mounting mode | 25x25mm flange mounting |
| Resolution | 18-bit (equivalent to 260000ppr) encod. feedb. |
| Degree of protection | IP55 |
| Dimensions | H40mm x W25mm x D81.7mm |
| Net Height (mm) | 40 mm |
| Net Width (mm) | 25 mm |
| Net Depth (mm) | 81.7 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Maximum radial load | 44 N |
| Maximum axial load | 14 N |
| Maximum current | 6.3 A |
| Order code / Manufacturer SKU | HG-AK0236-S100 |
| Manufacturer product status | Commercialized |
| Equivalent to | HGAK0236S100 |
| Compliant with standard(s) | CE marking TUV Rheinland cULus UL KC EN61800-3 EN60034-1 EN62061 SILCL3 EN50581 UL1004-1 UL1004-6 CSA KC EAC |
| Recommended accessories | for standard 1-axis use amplifiers – MR-J4-03A6 – MR-J4-03A6-RJ Use amplifier motor cables as follows |
