Visão geral

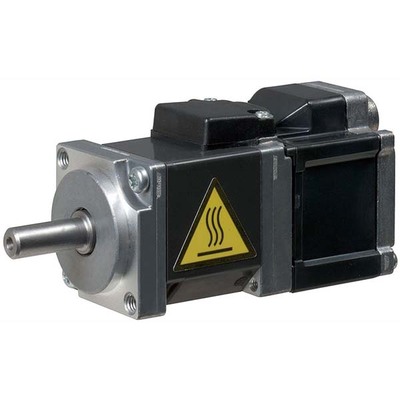

Servo motor AC sem escovas (brushless) com eixo reto, conexão vertical para encoder e feedback absoluto integrado (18 bits). Este modelo compacto da linha MELSERVO J4 da Mitsubishi Electric oferece uma solução robusta para diversas aplicações industriais.
Com potência nominal de 20W (0.02kW) e torque nominal de 0.064Nm, este servo motor atinge uma velocidade rotacional nominal de 3000rpm. Seu feedback via encoder de 18 bits proporciona uma resolução equivalente a 260.000 pulsos por revolução (ppr), garantindo alta precisão.
O modelo HG-AK0236 possui flange de montagem de 25x25mm e grau de proteção IP55, o que o torna adequado para ambientes industriais desafiadores. Sua construção com conexão por fios livres e resfriamento natural complementam suas características técnicas.
Principais recursos
- Servo motor AC sem escovas (brushless)
- Eixo reto com conexão vertical para encoder
- Feedback absoluto integrado de 18 bits (260.000 ppr)
- Potência nominal de 20W
- Velocidade nominal de 3000rpm
- Torque nominal de 0.064Nm
- Flange de montagem 25x25mm
- Grau de proteção IP55
- Conexão por fios livres
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/família de produto | MELSERVO J4 series |
| Sub-gama | HG-AK series |
| Funções | Servo motor AC sem escovas |
| Design | Eixo reto, conexão vertical para encoder, feedback absoluto integrado (18 bits), modelo ultracompacto, potência ultracompacta, resfriamento natural |
| Tensão de alimentação (CC) | 24Vcc-48Vcc |
| Corrente nominal | 2.1A |
| Potência ativa nominal (kW) | 20W / 0.02kW |
| Velocidade de rotação | 3000rpm (nominal) / 6000rpm (máxima; 48Vcc) |
| Torque | 0.064Nm nominal |
| Torque máximo | 0.191Nm |
| Momento de inércia | 0.00000045kg.m² (0.0045kg.cm²) |
| Tipo de conexão | Conexão por fios livres |
| Modo de montagem | Montagem em flange de 25x25mm |
| Resolução | Feedback de encoder de 18 bits (equivalente a 260.000 ppr) |
| Grau de proteção | IP55 |
| Dimensões | A30mm x L25mm x P77mm |
| Altura líquida (mm) | 30 mm |
| Largura líquida (mm) | 25 mm |
| Profundidade líquida (mm) | 77 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 44 N |
| Carga axial máxima | 14 N |
| Corrente máxima | 6.3 A |
| Código de pedido / SKU do fabricante | HG-AK0236 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGAK0236 |
| Em conformidade com padrão(ões) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em um único eixo, amplificadores – MR-J4-03A6 – MR-J4-03A6-RJ. Utilize cabos de amplificador motor como os seguintes. |
Documentos
Este produto é comercializado pela Mitsubishi Electric e é equivalente ao código HGAK0236.
