Visão geral

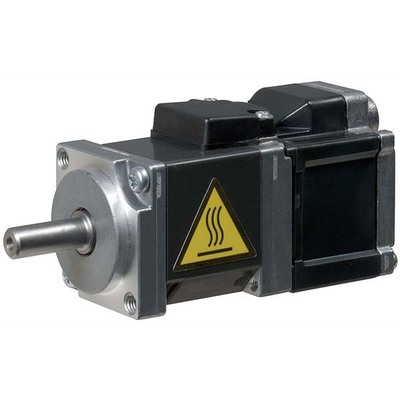

Motor servo DC sem escovas com eixo em D (com chaveta), freio eletromecânico integrado e feedback do encoder absoluto (18 bits) – modelo ultracompacto da Mitsubishi Electric (série MELSERVO J4).
Este motor oferece uma saída nominal de 10W (0,01kW) e opera com tensão de alimentação de 24Vcc a 48Vcc. Possui um torque nominal de 0,032Nm e velocidade rotacional nominal de 3000rpm, com capacidade de rotação máxima de até 6000rpm (a 48Vcc).
O modelo HG-AK0136BD é projetado para montagem em flange de 25x25mm, com um grau de proteção IP55, e é classificado para operação em ambiente com temperatura de 0 a 40°C. A conexão é feita por meio de fios livres.
Principais recursos
- Motor servo DC sem escovas
- Eixo em D (com chaveta)
- Freio eletromecânico integrado
- Encoder absoluto 18 bits integrado
- Modelo ultracompacto
- Proteção IP55
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo DC |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome do sub-range | HG-AK series |
| Funções | Motor servo DC sem escovas |
| Projeto | Eixo em D (com chaveta) freio e/m integrado feedback encod. absoluto (18 bits) modelo ultracompacto potência ultracompacta refrigeração natural |
| Tensão de alimentação (CC) | 24Vcc-48Vcc |
| Corrente nominal | 2.1A |
| Potência ativa nominal (kW) | 10W / 0.01kW |
| Velocidade de rotação | 3000rpm 6000rpm (máxima; 48Vcc) |
| Torque | 0.032Nm nominal |
| Torque máximo | 0.095Nm |
| Momento de inércia | 0.00000042kg.m2 (0.0042kg.cm2) |
| Tipo de conexão | conexão por fios livres |
| Modo de montagem | montagem em flange de 25x25mm |
| Resolução | 18 bits (equivalente a 260000ppr) feedback encod. |
| Grau de proteção | IP55 |
| Dimensões | A30mm x L25mm x P102mm |
| Altura líquida (mm) | 30 mm |
| Largura líquida (mm) | 25 mm |
| Profundidade líquida (mm) | 102 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 34 N |
| Carga axial máxima | 14 N |
| Corrente máxima | 6.3 A |
| Código de pedido / SKU do fabricante | HG-AK0136BD |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGAK0136BD |
| Em conformidade com os padrões | Marca CE TUV Rheinland cULus UL KC EN61800-3 EN60034-1 EN62061 SILCL3 EN50581 UL1004-1 UL1004-6 CSA KC EAC |
| Acessórios recomendados | para uso em eixo padrão amplificadores – MR-J4-03A6 – MR-J4-03A6-RJ Use cabos amplificador motor como segue |
