Visão geral
Servomotor rotativo de engrenagem AC/motorredutor com eixo chavetado, codificador de feedback absoluto embutido (26 bits) e caixa de engrenagens padrão 1/12 da série MELSERVO J5 da Mitsubishi Electric. Este motor oferece uma potência nominal de saída de 400W (0.4kW) e opera em uma classe de tensão de 200Vca.
O sistema de feedback de 26 bits garante alta precisão, equivalente a 67.108.864 pulsos por revolução. O redutor com relação 1/12 é ideal para aplicações que necessitam de alto torque em baixas velocidades. O design robusto inclui um eixo chavetado, refrigeração por convecção natural e proteção IP44, tornando-o adequado para ambientes industriais variados.
Principais recursos
- Motor AC rotativo de engrenagem/motorredutor
- Eixo chavetado
- Codificador de feedback absoluto de 26 bits
- Redutor padrão 1/12
- Potência nominal de saída: 400W / 0.4kW
- Tensão de alimentação: classe 200Vca
- Torque nominal: 1.3Nm
- Velocidade rotacional nominal: 3000rpm
- Montagem por flange de 60x60mm
- Grau de proteção: IP44
- Encoder absoluto sem bateria
- Conector tudo-em-um para conexão simplificada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-KT |
| Funções | Servomotor AC de engrenagem rotativo/motorredutor |
| Design | Eixo chavetado, codificador de feedback absoluto embutido (26 bits), redutor padrão 1/12, estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia/baixa potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vca |
| Corrente nominal | 2.6A (com amplificador de 200Vca) |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Velocidade rotacional | 3000rpm / 4500rpm (máxima) |
| Torque | 1.3Nm nominal |
| Torque máximo | 3.9Nm |
| Momento de inércia | 0.0000695kg.m² (0.695kg.cm²) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Codificação de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

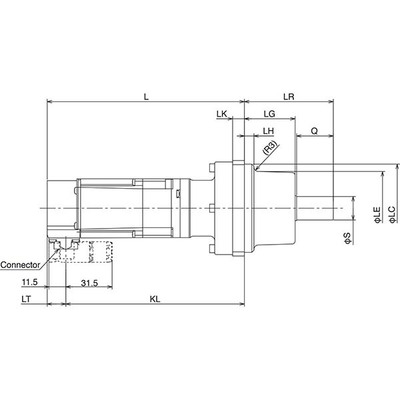

| Dimensões | A91.6mm x L90mm x P232.5mm |
| Altura líquida (mm) | 91.6 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 232.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 710 N |
| Carga axial máxima | 720 N |
| Corrente máxima | (com amplificador de 200Vca) 9.8 A |
| Código de pedido / SKU do fabricante | HK-KT43G1 1/12 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT43G1112 |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para máquinas industriais gerais, codificador de posição absoluto sem bateria. Os servomotores possuem um conector tudo-em-um, tornando a conexão simples. |
| Relação de engrenagem | 1/12 (caixa de engrenagens) |
Documentos
Este produto é parte da série MELSERVO J5 da Mitsubishi Electric e oferece uma solução confiável para automação industrial.
