Visão geral
Servo motor AC rotativo com redutor (engrenado) da Mitsubishi Electric, pertencente à série MELSERVO J5. Este modelo possui um eixo reto e um codificador absoluto embutido com 26 bits de resolução, juntamente com um redutor de alta precisão com relação de 1/11 e saída por flange.
Oferece uma saída nominal de 750W (0.75kW) e é projetado para aplicações que exigem alta precisão. A estrutura com resfriamento natural e baixa inércia o torna ideal para diversos cenários industriais. A classe de tensão de alimentação é de 200Vac.
O servo motor é classificado com corrente nominal de 4.7A (com amplificador de 200Vac), torque nominal de 2.4Nm e velocidade rotacional nominal de 3000rpm. Sua montagem é feita por flange de 80x80mm e possui grau de proteção IP44, operando em temperaturas ambientes de 0 a 60°C.
Principais recursos
- Servo motor AC rotativo com redutor (engrenado).
- Eixo reto com codificador absoluto embutido (26 bits).
- Redutor de alta precisão com relação 1/11 e saída por flange.
- Potência nominal de 750W (0.75kW).
- Tensão de alimentação de 200Vac.
- Torque nominal de 2.4Nm.
- Velocidade rotacional nominal de 3000rpm.
- Montagem por flange de 80x80mm.
- Grau de proteção IP44.
- Ideal para aplicações de alta precisão.
- Codificador absoluto sem bateria.
- Conector “tudo em um” para simplificação da fiação.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/nome da família do produto | MELSERVO J5 series |
| Nome da subgama | HK-KT series |
| Funções | Servo motor AC rotativo com redutor / motor com engrenagem |
| Design | Eixo reto, codificador absoluto embutido (26 bits), redutor 1/11 de alta precisão (saída por flange), estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia/baixa potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 4.7A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade rotacional | 3000rpm / 6000rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.000193kg.m2 (1.93kg.cm2) |
| Modo de montagem | Montagem por flange 80x80mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

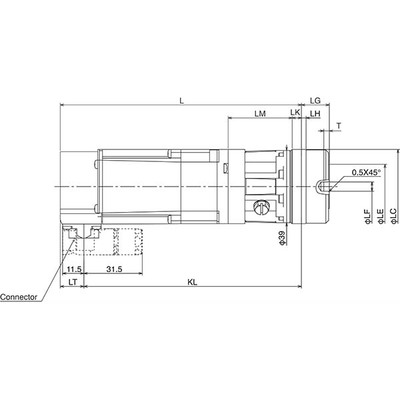

| Dimensões | A101.6mm x L90mm x P197.5mm |
| Altura líquida (mm) | 101.6 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 197.5 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 527 N |
| Carga axial máxima | 1856 N |
| Corrente máxima | 20 A (com amplificador de 200Vac) |
| Código de pedido / SKU do fabricante | HK-KT7M3G5 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT7M3G5111 |
| Em conformidade com padrão(ões) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, codificador absoluto sem bateria, o conector tudo em um simplifica a conexão. |
| Relação de engrenagem | 1/11 (redutor) |
Documentos
Este produto é compatível com amplificadores e cabos específicos da série MR-J5. Consulte a documentação para detalhes sobre a seleção de amplificadores e cabos de acordo com a aplicação e configuração (com ou sem freio eletromagnético, tipo de conexão, vida útil do cabo, etc.).
Entre em contato conosco para mais informações.
