Principais recursos
- Servomotor rotativo AC com engrenagem e eixo reto
- Feedback absoluto integrado com 26 bits (67108864 ppr)
- Caixa de engrenagens de alta precisão com relação 1/5
- Potência de saída nominal de 5kW
- Tensão de alimentação de 200Vac
- Torque nominal de 23.9Nm
- Velocidade rotacional nominal de 2000rpm
- Montagem por flange de 176x176mm
- Grau de proteção IP67
- Encoder absoluto sem bateria
- Conectores de um toque para cabos de encoder, freios eletromagnéticos e alimentação
Especificações

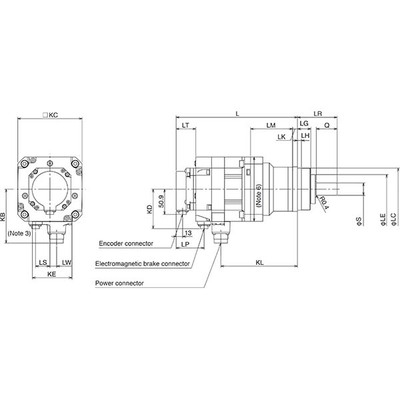

| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/Nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-ST |
| Funções | Servomotor AC com engrenagem rotativo / motorredutor |
| Projeto | Eixo reto com codificador absoluto embutido (26 bits), caixa de engrenagens de alta precisão 1/5 (saída por eixo), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de inércia média / potência média, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 27A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade de rotação | 2000rpm (nominal), 4000rpm (máxima) |
| Torque | 23.9Nm (nominal) |
| Torque máximo | 71.7Nm |
| Momento de inércia | 0.00823kg.m² (82.3kg.cm²) |
| Modo de montagem | Montagem por flange de 176x176mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864 ppr) |
| Grau de proteção | IP67 |
| Dimensões | A228.8mm x L176mm x P483.5mm |
| Altura líquida (mm) | 228.8 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 483.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 1663 N |
| Carga axial máxima | 5751 N |
| Corrente máxima | 90 A |
| Código de pedido / SKU do fabricante | HK-ST502G7 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST502G715 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluto sem bateria, cabos para o encoder, freios eletromagnéticos e alimentação equipados com conector de um toque. |
| Relação de engrenagem | 1/5 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores recomendados listados na seção de especificações.
Entre em contato conosco para mais informações.
