Servo Motor Mitsubishi MELSERVO J5 HK-ST502G5 5kW Servo Motor AC Geared Mitsubishi MELSERVO J5 HK-ST502G5 1/11, 5kW, IP67. Consulte os detalhes técnicos e documentação.
Visão geral
O servo motor AC rotativo com engrenagem é um motor de engrenagem projetado para aplicações de precisão. Ele incorpora um codificador absoluto integrado com resolução de 26 bits e uma caixa de engrenagens de alta precisão com relação de 1/11, oferecendo uma saída de flange robusta.
Este motor da série MELSERVO J5 da Mitsubishi Electric tem uma potência nominal de saída de 5000W (5kW), uma corrente nominal de 27A e opera em uma classe de tensão de 200Vac. Ele fornece um torque nominal de 23.9Nm e uma velocidade rotacional nominal de 2000rpm, sendo classificado com grau de proteção IP67 e adequado para ambientes de 0 a 60°C.
Principais recursos
- Servo motor AC rotativo com engrenagem.
- Codificador absoluto integrado de 26 bits.
- Caixa de engrenagens de alta precisão com relação 1/11.
- Saída de flange.
- Estrutura de resfriamento natural totalmente fechada (TENC).
- Capacidade de inércia/potência média.
- Proteção IP67.
- Codificador de posição absoluto sem bateria.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / família de produtos | Série MELSERVO J5 |
| Nome da sub-faixa | Série HK-ST |
| Funções | Servo motor AC rotativo com engrenagem / motor de engrenagem |
| Projeto | Eixo reto com codificador absoluto integrado (26 bits) e caixa de engrenagens 1/11 de alta precisão (saída de flange), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de inércia/potência média, resfriamento natural. |
| Tensão de alimentação (CA) | Classe 200Vac |
| Corrente nominal | 27A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade rotacional | 2000rpm (nominal) / 4000rpm (máxima) |
| Torque | 23.9Nm (nominal) |
| Torque máximo | 71.7Nm |
| Momento de inércia | 0.00789kg.m2 (78.9kg.cm2) |
| Modo de montagem | Montagem em flange de 176x176mm |
| Resolução | Codificação de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

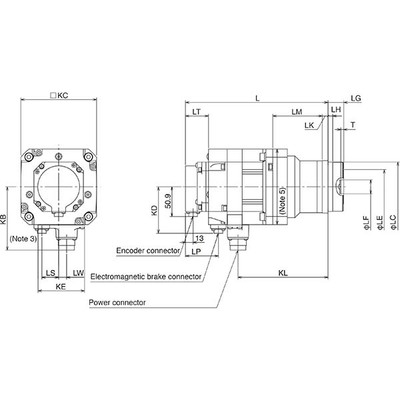

| Dimensões | A211.2mm x L140.8mm x P380.5mm |
| Altura líquida (mm) | 211.2 mm |
| Largura líquida (mm) | 140.8 mm |
| Profundidade líquida (mm) | 380.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 2107 N |
| Carga axial máxima | 7285 N |
| Corrente máxima | 90 A |
| Código de pedido / SKU do fabricante | HK-ST502G5 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST502G5111 |
| Conforme com norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluto sem bateria; os cabos para o codificador, os freios eletromagnéticos e a alimentação são equipados com bloqueio de um toque. |
| Relação de engrenagem | 1/11 (caixa de engrenagens) |
Documentos
Este produto é equivalente ao SKU HKST502G5111.
Entre em contato para mais informações.
