Principais recursos
- Servomotor rotativo AC com redutor
- Feedback absoluto embutido com encoder de 26 bits
- Caixa de engrenagens de alta precisão com relação 1/5
- Saída tipo flange
- Potência nominal de 3,5kW
- Torque nominal de 16,7Nm
- Velocidade rotacional nominal de 2000rpm
- Grau de proteção IP67
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Encoder absoluto sem bateria
- Conectores de um toque para encoder, freios eletromagnéticos e alimentação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | MELSERVO J5 series |
| Nome da subgama | Série HK-ST |
| Funções | Servomotor rotativo AC / motor com redutor |
| Design | Eixo reto com encoder absoluto integrado (26 bits) e caixa de engrenagens 1/5 de alta precisão (saída flangeada). Estrutura TENC (Totalmente Enclosed Natural Cooling). Capacidade de inércia/potência média. Resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 16A (com amplificador 200Vac) |
| Potência ativa nominal (kW) | 3500W / 3,5kW |
| Velocidade de rotação | 2000rpm / 3500rpm (máxima) |
| Torque | 16,7Nm nominal |
| Torque máximo | 50,1Nm |
| Momento de inércia | 0,00582kg.m² (58,2kg.cm²) |
| Modo de montagem | Montagem flangeada 176x176mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

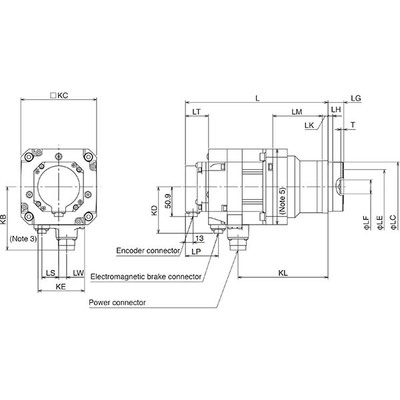

| Dimensões | A211,2mm x L140,8mm x P322,5mm |
| Altura líquida (mm) | 211,2 mm |
| Largura líquida (mm) | 140,8 mm |
| Profundidade líquida (mm) | 322,5 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 711 N |
| Carga axial máxima | 2834 N |
| Corrente máxima | 52 A |
| Código de pedido / SKU do fabricante | HK-ST352G5 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST352G515 |
| Em conformidade com padrão(ões) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Encoder absoluto sem bateria. Cabos para o encoder, freios eletromagnéticos e alimentação equipados com trava de um toque. |
| Relação de engrenagem | 1/5 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores e cabos listados nas especificações. Consulte a documentação para obter detalhes completos sobre compatibilidade e acessórios recomendados.
