Servo Motor Mitsubishi MELSERVO J5 HK-ST202BG5 1/5 Servo Motor AC Geared Mitsubishi MELSERVO J5 HK-ST202BG5 1/5 2kW. Alta precisão e confiabilidade para suas aplicações. SKU: HK-ST202BG5 1/5.
Visão geral
Este é um servomotor rotativo AC com engrenagem, também conhecido como motorredutor, da série MELSERVO J5 da Mitsubishi Electric. Ele possui um eixo reto e vem equipado com freio eletromecânico (e/m brake) e um encoder de feedback absoluto de 26 bits embutidos.
O motor conta com uma caixa de engrenagens de alta precisão com relação de redução de 1/5 e saída flangeada, garantindo precisão em aplicações de redução de velocidade e aumento de torque. A estrutura é projetada para resfriamento natural totalmente fechado (TENC), classificada como de inércia média e potência média.
Principais recursos
- Servomotor rotativo AC com engrenagem / motorredutor
- Eixo reto
- Freio eletromecânico embutido
- Encoder de feedback absoluto de 26 bits embutido
- Caixa de engrenagens de alta precisão 1/5 com saída flangeada
- Estrutura TENC (resfriamento natural totalmente fechado)
- Classificação de inércia e potência média
- Conexões de um toque para encoder, freio e alimentação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/Nome da família do produto | MELSERVO J5 series |
| Nome do sub-range | HK-ST series |
| Funções | Servomotor AC rotativo com engrenagem / motorredutor |
| Projeto | Eixo reto, freio e/m embutido, encoder de feedback absoluto (26 bits) embutido, caixa de engrenagens de alta precisão 1/5 (saída flangeada), estrutura TENC, capacidade de inércia/potência média, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 10A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade de rotação | 2000rpm, 4000rpm (máxima) |
| Torque nominal | 9.5Nm |
| Torque máximo | 28.5Nm |
| Momento de inércia | 0.0046kg.m² (46kg.cm²) |
| Modo de montagem | Montagem flangeada 176x176mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

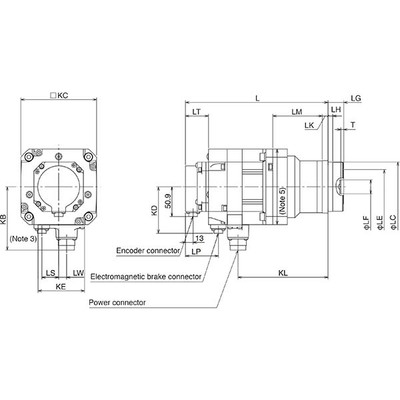

| Dimensões | A211.2mm x L140.8mm x P352mm |
| Altura líquida (mm) | 211.2 mm |
| Largura líquida (mm) | 140.8 mm |
| Profundidade líquida (mm) | 352 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 711 N |
| Carga axial máxima | 2834 N |
| Corrente máxima | 32 A |
| Código de pedido / SKU do fabricante | HK-ST202BG5 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST202BG515 |
| Em conformidade com as normas | Marca CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Encoder de posição absoluto sem bateria, cabos para encoder, freios eletromagnéticos e alimentação equipados com trava de um toque. |
| Relação de engrenagem | 1/5 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores e cabos recomendados listados nas especificações. Para mais informações ou para adquirir, entre em contato conosco. Saiba mais
