Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-ST |
| Funções | Servomotor/motor de engrenagem rotativo AC com engrenagem |
| Projeto | Eixo reto, codificador absoluto embutido (26 bits), caixa de engrenagens de alta precisão 1/11 (saída de flange), estrutura de resfriamento natural totalmente fechada (TENC), inércia média / capacidade de potência média, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 9.3A |
| Potência ativa nominal (kW) | 1500W / 1.5kW |
| Velocidade de rotação | 2000rpm, 3000rpm (máxima) |
| Torque | 8.4Nm nominal |
| Torque máximo | 25.1Nm |
| Momento de inércia | 0.00147kg.m² (14.7kg.cm²) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 26 bits (equivalente a 67.108.864ppr) |
| Grau de proteção | IP67 |

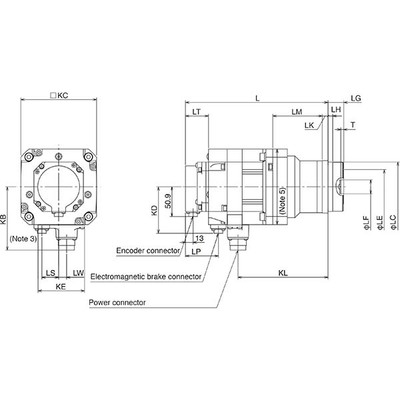

| Dimensões | A173.8mm x L130mm x P279.5mm |
| Altura líquida (mm) | 173.8 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 279.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 901 N |
| Carga axial máxima | 3590 N |
| Corrente máxima | 32 A |
| Código de pedido / SKU do fabricante | HK-ST152G5 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST152G5111 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluto sem bateria; os cabos para o codificador, os freios eletromagnéticos e a alimentação são equipados com conexão de um toque. |
| Relação de engrenagem | 1/11 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores da série MR-J5. Cabos recomendados para o codificador e conexões com carga estão especificados na seção “Recomendados acessórios”.
Entre em contato conosco para mais informações.
