Principais recursos
- Servomotor rotativo AC com engrenagem
- Codificador absoluto integrado de 26 bits (sem bateria)
- Caixa de engrenagens de alta precisão com relação 1/11
- Eixo reto
- Saída flangeada
- Grau de proteção IP67
- Montagem em flange 130x130mm
- Conectores de engate rápido para cabos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/família do produto | MELSERVO J5 series |
| Nome da subgama | HK-ST series |
| Funções | Servomotor rotativo AC / motorredutor com engrenagem |
| Projeto | Eixo reto com codificador absoluto integrado (26 bits), caixa de engrenagens de alta precisão 1/11 (saída flangeada), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de inércia/potência média. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.3A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 2000rpm (nominal), 4000rpm (máxima) |
| Torque | 4.8Nm (nominal) |
| Torque máximo | 14.4Nm |
| Momento de inércia | 0.0012kg.m² (12kg.cm²) |
| Modo de montagem | Montagem em flange 130x130mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

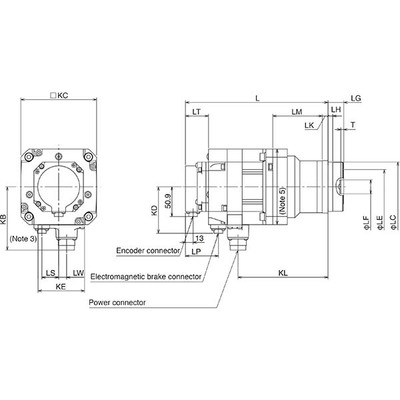

| Dimensões | A173.8mm x L130mm x P268.5mm |
| Altura líquida (mm) | 173.8 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 268.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 901 N |
| Carga axial máxima | 3590 N |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HK-ST102G5 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST102G5111 |
| Em conformidade com os padrões | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Codificador de posição absoluto sem bateria, cabos para o codificador e freios eletromagnéticos equipados com engate rápido (one-touch lock). |
| Relação de engrenagem | 1/11 (caixa de engrenagens) |
Documentos
Este produto é equivalente ao modelo HKST102G5111.
Entre em contato para mais informações.
