Principais recursos
- Motor servo AC rotativo com engrenagens
- Eixo reto e feedback absoluto embutido (26 bits)
- Redutor de alta precisão 1/33 com saída flangeada
- Estrutura Totally Enclosed Natural Cooling (TENC)
- Capacidade de média inércia e média potência
- Encoder absoluto sem bateria e conexões de engate rápido
- Proteção contra poeira e jatos d’água (IP67)
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/família do produto | MELSERVO J5 series |
| Nome do sub-range | HK-ST series |
| Funções | Motor servo AC rotativo com engrenagens / motorredutor |
| Design | Eixo reto com encoder absoluto embutido (26 bits), redutor de alta precisão 1/33 (saída flangeada), estrutura de resfriamento natural totalmente fechada (TENC), inércia média / capacidade de média potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vca |
| Corrente nominal | 3A (com amplificador de 200Vca) |
| Potência ativa nominal (kW) | 500W / 0.5kW |
| Velocidade de rotação | 2000rpm (nominal), 4000rpm (máxima) |
| Torque | 2.4Nm (nominal) |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.00086kg.m² (8.6kg.cm²) |
| Modo de montagem | Montagem por flange 130x130mm |
| Resolução | Feedback de 26 bits (equivalente a 67.108.864ppr) |
| Grau de proteção | IP67 |

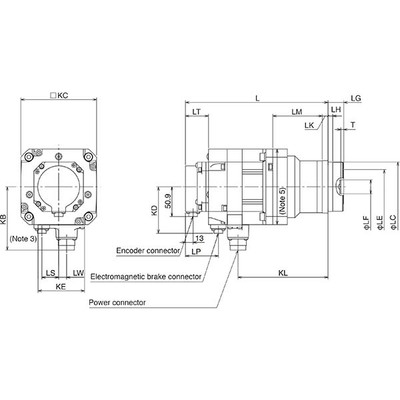

| Dimensões | A173.8mm x L130mm x P257.5mm |
| Altura líquida (mm) | 173.8 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 257.5 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 1252 N |
| Carga axial máxima | 4992 N |
| Corrente máxima | 11 A |
| Código de pedido / SKU do fabricante | HK-ST52G5 1/33 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST52G5133 |
| Em conformidade com padrão(ões) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Encoder absoluto sem bateria, cabos do encoder, freios eletromagnéticos e alimentação equipados com trava de um toque. |
| Relação de engrenagem | 1/33 (redutor) |
—SEPARATOR—
Documentos
Este produto é compatível com os amplificadores listados nas especificações. Para mais informações ou assistência, entre em contato.
