Visão geral
Servo motor rotativo AC com engrenagem e eixo reto, equipado com feedback absoluto integrado de 26 bits e caixa de engrenagens de alta precisão com redução de 1/21. Este motor pertence à série MELSERVO J5 da Mitsubishi Electric.
Oferece uma potência nominal de saída de 750W (0.75kW), com uma tensão de alimentação da classe 200Vac e corrente nominal de 4.7A. O feedback de 26 bits equivale a 67.108.864 pulsos por revolução (ppr), garantindo alta precisão.
Com um torque nominal de 2.4Nm, velocidade rotacional nominal de 3000rpm e flange de montagem de 80x80mm, é ideal para aplicações que exigem alta precisão, com um design de resfriamento natural totalmente fechado (TENC).
Principais recursos
- Motor servo AC rotativo com engrenagem
- Eixo reto
- Feedback absoluto integrado de 26 bits
- Caixa de engrenagens de alta precisão com redução de 1/21
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Inércia baixa / capacidade de pequena potência
- Conector “all-in-one” para simplificar a conexão
- Codificador de posição absoluta sem bateria
Especificações

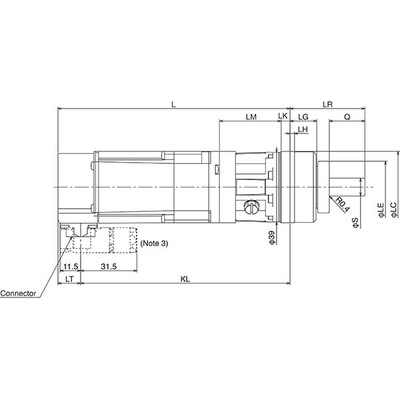

| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-KT |
| Funções | Servo motor AC rotativo com engrenagem / motorredutor |
| Projeto | Eixo reto com codificador absoluto integrado (26 bits) caixa de engrenagens de alta precisão 1/21 (saída do eixo) Estrutura de resfriamento natural totalmente fechada (TENC) inércia baixa / capacidade de pequena potência resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 4.7A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 3000rpm 6000rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.000214kg.m2 (2.14kg.cm2) |
| Modo de montagem | Montagem com flange de 80x80mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |
| Dimensões | A116.6mm x L120mm x P313.5mm |
| Altura líquida (mm) | 116.6 mm |
| Largura líquida (mm) | 120 mm |
| Profundidade líquida (mm) | 313.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 1094 N |
| Carga axial máxima | 4359 N |
| Corrente máxima | (com amplificador de 200Vac) 20 A |
| Código de pedido / SKU do fabricante | HK-KT7M3G7 1/21 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT7M3G7121 |
| Em conformidade com as normas | Marcação CE TUV Rheinland UKCA cURus EN60034-1 EN61800-3 EN63000 UL CSA |
| Benefícios | para aplicações de alta precisão codificador de posição absoluta sem bateria os servo motores possuem um conector “all-in-one” que torna a conexão simples |
| Relação de engrenagem | 1/21 (caixa de engrenagens) |
Documentos
Este produto é destinado a aplicações de alta precisão. Para informações sobre compatibilidade com amplificadores e cabos recomendados, consulte a documentação técnica disponível.
