Visão geral
Servomotor rotativo AC com engrenagem / motorredutor da Mitsubishi Electric, série MELSERVO J5, modelo HK-KT13G1. Este equipamento possui um eixo chavetado e um encoder absoluto integrado de 26 bits para feedback de posição de alta precisão.
O motorredutor conta com uma caixa de engrenagens padrão de relação 1/12, oferecendo saída nominal de 100W (0.1kW) e torque nominal de 0.32Nm. A velocidade rotacional nominal é de 3000rpm.
Projetado para montagem em flange de 40x40mm, o motor possui grau de proteção IP44 e opera em temperaturas ambientes de 0 a 60°C. A estrutura TENC (Totally Enclosed Natural Cooling) garante refrigeração natural.
Principais recursos
- Servomotor rotativo AC com engrenagem / motorredutor
- Eixo chavetado
- Encoder absoluto integrado de 26 bits (equivalente a 67108864ppr)
- Caixa de engrenagens padrão 1/12
- Potência nominal de 100W / 0.1kW
- Velocidade rotacional nominal de 3000rpm
- Torque nominal de 0.32Nm
- Montagem em flange de 40x40mm
- Grau de proteção IP44
- Operação em temperatura ambiente de 0…+60 °C
- Estrutura TENC (Totally Enclosed Natural Cooling)
- Baixa inércia / capacidade de pequena potência com refrigeração natural
- Encoder de posição absoluto sem bateria
- Conector tudo-em-um para conexões simplificadas
Especificações

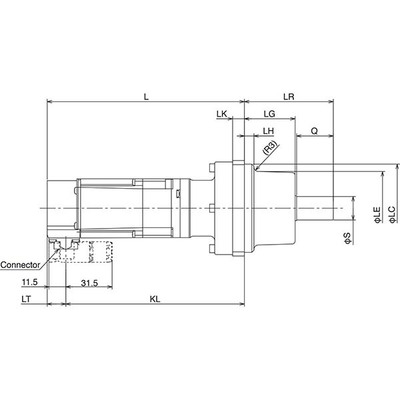

| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-KT |
| Funções | Servomotor rotativo AC com engrenagem / motorredutor |
| Projeto | Eixo chavetado, encoder absoluto integrado (26 bits), caixa de engrenagens padrão 1/12, estrutura TENC (Totally Enclosed Natural Cooling), baixa inércia / pequena capacidade de potência, refrigeração natural. |
| Tensão de alimentação (AC) | Classe de 200Vac ou 400Vac |
| Corrente nominal | 1.2A (com amplificadores de 200Vac ou 400Vac) |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm, 4500rpm (máxima) |
| Torque | 0.32Nm nominal |
| Torque máximo | 0.96Nm |
| Momento de inércia | 0.0000128kg.m² (0.128kg.cm²) |
| Modo de montagem | Montagem em flange de 40x40mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |
| Dimensões | A69.3mm x L65mm x P191mm |
| Altura líquida (mm) | 69.3 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 191 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 240 N |
| Carga axial máxima | 320 N |
| Corrente máxima | 4.6 A (com amplificadores de 200Vac ou 400Vac) |
| Código de pedido / SKU do fabricante | HK-KT13G1 1/12 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT13G1112 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para máquinas industriais em geral, encoder de posição absoluto sem bateria, os servomotores possuem um conector tudo-em-um que simplifica a conexão. |
| Relação de engrenagem | 1/12 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores recomendados listados nas especificações.
