Visão geral
O motor servo rotativo AC com engrenagem, também conhecido como moto redutor, possui um eixo reto, freio eletromecânico (e/m brake) integrado e um encoder absoluto de 26 bits. Inclui uma caixa de engrenagens de alta precisão com relação de 1/33 para saída de eixo.
Este componente da linha MELSERVO J5 da Mitsubishi Electric oferece uma potência nominal de 50W (0.05kW) e uma tensão de alimentação de 200Vac ou 400Vac. A relação de engrenagem é de 1/33 e a resolução do feedback é de 26 bits, equivalente a 67108864 pulsos por revolução (ppr).
O motor opera com uma corrente nominal de 1.3A (com amplificadores de 200Vac ou 400Vac), um torque nominal de 0.16Nm e velocidade rotacional nominal de 3000rpm. Possui montagem por flange de 40x40mm, classificação de proteção IP44 e é projetado para operar em temperaturas ambientes de 0 a 60°C.
Principais recursos
- Motor servo rotativo AC com engrenagem
- Freio eletromecânico integrado
- Encoder absoluto de 26 bits
- Caixa de engrenagens de alta precisão (relação 1/33)
- Eixo reto
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e baixa capacidade de potência
- Conector tudo-em-um para simplificação da conexão
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série de produtos / Nome da família | Série MELSERVO J5 |
| Nome da sub-gama | Série HK-KT |
| Funções | Motor servo rotativo AC com engrenagem / moto redutor |
| Projeto | Eixo reto, freio e/m integrado, codificador de feedback absoluto integrado (26 bits), caixa de engrenagens de alta precisão 1/33 (saída de eixo), estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia / pequena capacidade de potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe de 200Vac ou 400Vac |
| Corrente nominal | 1.3A (com amplificadores de 200Vac ou 400Vac) |
| Potência ativa nominal (kW) | 50W / 0.05kW |
| Velocidade rotacional | 3000rpm, 6000rpm (máxima) |
| Torque | 0.16Nm nominal |
| Torque máximo | 0.48Nm |
| Momento de inércia | 0.00000884kg.m² (0.0884kg.cm²) |
| Modo de montagem | Montagem por flange de 40x40mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

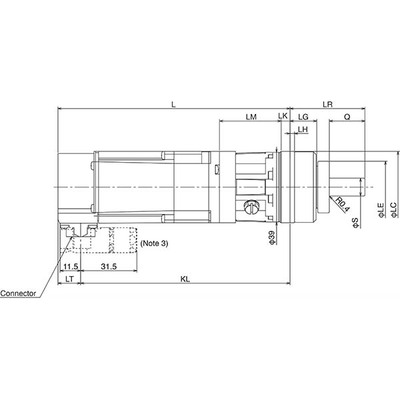

| Dimensões | A66.8mm x L60mm x P212.5mm |
| Altura líquida (mm) | 66.8 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 212.5 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 311 N |
| Carga axial máxima | 1244 N |
| Corrente máxima | (com amplificadores de 200Vac ou 400Vac) 4.6 A |
| Código de pedido / SKU do fabricante | HK-KT053BG7 1/33 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT053BG7133 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, encoder de posição absoluto sem bateria, os motores servo possuem um conector tudo-em-um que torna a conexão simples |
| Relação de engrenagem | 1/33 (caixa de engrenagens) |
Documentos
Este produto é um componente comercializado pela Mitsubishi Electric.
