Principais recursos
- Servomotor rotativo AC acoplado por engrenagem.
- Freio eletromecânico integrado.
- Encoder absoluto de 26 bits (67.108.864ppr).
- Potência nominal de 50W / 0.05kW.
- Relação de engrenagem: 1/5.
- Tensão de alimentação: classe 200Vac ou 400Vac.
- Torque nominal de 0.16Nm.
- Velocidade rotacional nominal de 3000rpm.
- Montagem com flange de 40x40mm.
- Grau de proteção IP44.
- Faixa de temperatura ambiente operacional: 0…+60 °C.
- Encoder absoluto sem bateria.
- Conector “tudo em um” para simplificação da fiação.
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/nome da família do produto | MELSERVO J5 series |
| Nome da subgama | HK-KT series |
| Funções | Servomotor rotativo AC acoplado por engrenagem |
| Projeto | Eixo com chaveta, freio e/m integrado, encoder absoluto de feedback (26 bits) integrado, engrenagem padrão 1/5. Estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia / capacidade de pequena potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac ou 400Vac |
| Corrente nominal | 1.3A (com amplificador de 200Vac ou 400Vac) |
| Potência ativa nominal (kW) | 50W / 0.05kW |
| Velocidade rotacional | 3000rpm, 4500rpm (máxima) |
| Torque | 0.16Nm nominal |
| Torque máximo | 0.48Nm |
| Momento de inércia | 0.00000804kg.m² (0.0804kg.cm²) |
| Modo de montagem | Montagem com flange de 40x40mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

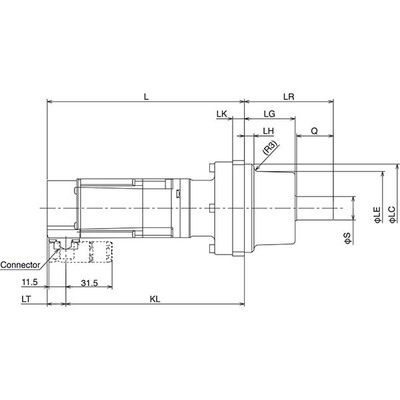

| Dimensões | A69.3mm x L65mm x P194.7mm |
| Altura líquida (mm) | 69.3 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 194.7 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 150 N |
| Carga axial máxima | 200 N |
| Corrente máxima | (com amplificador de 200Vac ou 400Vac) 4.6 A |
| Código de pedido / SKU do fabricante | HK-KT053BG1 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT053BG115 |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para máquinas industriais em geral, encoder de posição absoluto sem bateria, os servomotores possuem um conector tudo-em-um tornando a conexão simples. |
| Relação de engrenagem | 1/5 (engrenagem) |
—SEPARATOR—
Documentos
Este produto é compatível com a série de amplificadores MELSERVO J5.
Para informações adicionais sobre compatibilidade de acessórios e cabos, consulte a documentação técnica.
