Servo Motor AC J5 Mitsubishi Electric 7kW HK-ST702G7 1/5 Servo Motor AC J5 Mitsubishi Electric HK-ST702G7 1/5 7kW IP67. Tensão 200V, torque 33.4Nm, rotação 2000rpm. ## Visão geral Este é um servomotor rotativo AC com engrenagem e eixo reto da série MELSERVO J5 da Mitsubishi Electric. Ele é equipado com um codificador absoluto embutido (26 bits) e uma caixa de engrenagens de alta precisão com relação 1/5 para saída de eixo. O motor possui uma estrutura de resfriamento natural totalmente fechada (TENC), oferecendo capacidade de potência média e inércia média. É projetado para operação confiável em uma ampla faixa de temperatura ambiente e oferece um grau de proteção IP67 contra poeira e água. ## Principais recursos * Servomotor AC rotativo com engrenagem * Eixo reto com codificador absoluto embutido (26 bits) * Caixa de engrenagens de alta precisão com relação 1/5 * Estrutura TENC (Totalmente Fechada com Resfriamento Natural) * Grau de proteção IP67 ## Especificações | Parâmetro | Valor | | :——————————— | :—————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Servomotor AC | | Série/nome da família do produto | MELSERVO J5 series | | Nome da subgama | HK-ST series | | Funções | Servomotor AC rotativo com engrenagem / motorredutor | | Projeto | Eixo reto, codificador absoluto embutido (26 bits), caixa de engrenagens de alta precisão 1/5 (saída de eixo), estrutura TENC, inércia média/capacidade de potência média, resfriamento natural | | Tensão de alimentação (AC) | Classe 200Vca | | Corrente nominal | 28A (com amplificador de 200Vca) | | Potência ativa nominal | 7000W / 7kW | | Velocidade de rotação | 2000rpm, 3000rpm (máxima) | | Torque nominal | 33.4Nm | | Torque máximo | 100.2Nm | | Momento de inércia | 0.0117kg.m² (117kg.cm²) | | Modo de montagem | Montagem em flange de 176x176mm | | Resolução | Codificação de 26 bits (equivalente a 67108864ppr) | | Grau de proteção | IP67 | | Dimensões | A228.8mm x L176mm x P523.5mm | | Altura líquida (mm) | 228.8 mm | | Largura líquida (mm) | 176 mm | | Profundidade líquida (mm) | 523.5 mm | | Temperatura do ar ambiente para operação | 0…+60 °C | | Temperatura do ar ambiente para armazenamento | -25°C…+70 °C | | Carga radial máxima | 1663 N | | Carga axial máxima | 5751 N | | Corrente máxima | 102 A | | Código de pedido / SKU do fabricante | HK-ST702G7 1/5 | | Status do produto do fabricante | Comercializado | | Equivalente a | HKST702G715 | | Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA | | Benefícios | Codificador absoluto sem bateria, cabos para codificador, freios eletromagnéticos e alimentação equipados com conexão de um toque | | Relação de engrenagem | 1/5 (caixa de engrenagens) | ## Documentos * [Mitsubishi Electric – MELSERVO J5 series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNTAvMzIvZTdhOWNmMmYtZGMwMy00MmY5LThkYjAtNWJhMDE0NjE1YTBiL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEo1JTIwc2VyaWVzJTIwLSUyMENhdGFsb2d1ZS5wZGYiXV0?sha=e046f8c1c2704252) Este produto é equivalente ao SKU HKST702G715. Para mais informações e consultas, entre em contato conosco. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | MELSERVO J5 series |
| Sub-range name | HK-ST series |
| Functions | AC geared rotary servo motor / gearmotor |
| Design | straight shaft built-in absolute feedback encod. (26-bit) 1/5 high-precision gearhead (shaft output) Totally Enclosed Natural Cooling (TENC) structure medium inertia / medium power capacity natural cooling |
| Supply voltage (AC) | 200Vac class |
| Rated current | 28A (with 200Vac amplif.) |
| Rated active power (kW) | 7000W / 7kW |
| Rotational speed | 2000rpm 3000rpm (maximum) |
| Torque | 33.4Nm nominal |
| Maximum torque | 100.2Nm |
| Moment of inertia | 0.0117kg.m2 (117kg.cm2) |

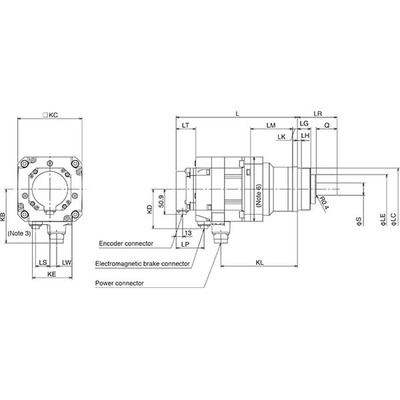

| Mounting mode | 176x176mm flange mounting |
| Resolution | 26-bit (equivalent to 67108864ppr) feedback |
| Degree of protection | IP67 |
| Dimensions | H228.8mm x W176mm x D523.5mm |
| Net Height (mm) | 228.8 mm |
| Net Width (mm) | 176 mm |
| Net Depth (mm) | 523.5 mm |
| Ambient air temperature for operation | 0…+60 °C |
| Ambient air temperature for storage | -25°C…+70 °C |
| Maximum radial load | 1663 N |
| Maximum axial load | 5751 N |
| Maximum current | 102 A |
| Order code / Manufacturer SKU | HK-ST702G7 1/5 |
| Manufacturer product status | Commercialized |
| Equivalent to | HKST702G715 |
| Compliant with standard(s) | CE marking TUV Rheinland UKCA cURus EN60034-1 EN61800-3 EN63000 UL CSA |
| Benefits | batteryless absolute position encoder the cables for the encoder; the electromagnetic brakes and the pwr. are equipped with one-touch lock |
| Gear ratio | 1/5 (gearhead) |
| Recommended accessories | for standard torque use amplifiers – MR-J5-700A-RJ – MR-J5-700G-RJ – MR-J5-700G-RJN1 Use amplifier motor cables as follows – Encoder cable for HK-ST — Standard bending life –> 2m ( MR-J3ENSCBL2M-L ) –> 5m ( MR-J3ENSCBL5M-L ) — Long bending life –> 2m ( MR-J3ENSCBL2M-H ) –> 5m ( MR-J3ENSCBL5M-H ) –> 10m ( MR-J3ENSCBL10M-H ) –> 15m ( MR-J3ENSCBL15M-H ) –> 17m ( MR-J3ENSCBL17M-H ) –> 20m ( MR-J3ENSCBL20M-H ) –> 30m ( MR-J3ENSCBL30M-H ) –> 40m ( MR-J3ENSCBL40M-H ) –> 50m ( MR-J3ENSCBL50M-H ) –> 60m ( MR-J3ENSCBL60M-H ) – Encoder cable for connecting a load-side encoder — Standard bending life –> 2m ( MR-EKCBL2M-H ) –> 5m ( MR-EKCBL5M-H ) |
