Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/nome da família do produto | Série MELSERVO J5 |
| Nome do sub-range | Série HK-ST |
| Funções | Motor servo rotativo AC com engrenagem/motorredutor |
| Design | Eixo reto com freio e/m integrado, encoder de feedback absoluto (26 bits) integrado, caixa de engrenagens de alta precisão 1/21 (saída flangeada), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de média inércia/média potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 10A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade de rotação | 2000rpm (nominal), 4000rpm (máxima) |
| Torque | 9.5Nm (nominal) |
| Torque máximo | 28.5Nm |
| Momento de inércia | 0.00478kg.m² (47.8kg.cm²) |
| Modo de montagem | Montagem flangeada 176x176mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

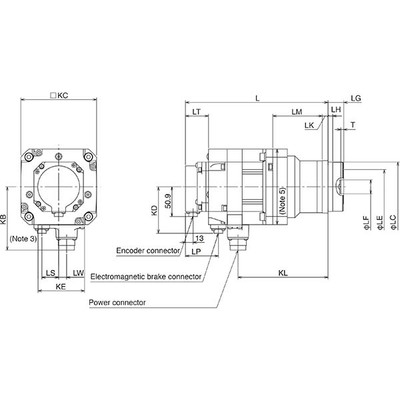

| Dimensões | A211.2mm x L140.8mm x P390mm |
| Altura líquida (mm) | 211.2 mm |
| Largura líquida (mm) | 140.8 mm |
| Profundidade líquida (mm) | 390 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 2558 N |
| Carga axial máxima | 8845 N |
| Corrente máxima | 32 A |
| Código de pedido / SKU do fabricante | HK-ST202BG5 1/21 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST202BG5121 |
| Em conformidade com os padrões | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Encoder de posição absoluto sem bateria, cabos para o encoder; os freios eletromagnéticos e a alimentação são equipados com trava de um toque. |
| Relação de engrenagem | 1/21 (caixa de engrenagens) |
Documentos
Acessórios recomendados e cabos estão disponíveis para garantir a operação ideal do seu sistema servo. Consulte a documentação para informações detalhadas sobre compatibilidade de amplificadores e cabos.
