Principais recursos
- Motor servo rotativo CA com engrenagem / motorredutor
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto integrado (26 bits)
- Caixa de engrenagens de alta precisão 1/11 (saída por flange)
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Inércia média / capacidade de média potência
- Encoder absoluto sem bateria
- Conectores de encaixe rápido para encoder, freio e alimentação
- Conforme normas CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo CA |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-ST |
| Funções | Motor servo CA com engrenagem / motorredutor rotativo |
| Projeto | Eixo reto, freio eletromecânico integrado, encoder absoluto integrado (26 bits), caixa de engrenagens de alta precisão 1/11 (saída por flange), estrutura de resfriamento natural totalmente fechada (TENC), capacidade de média inércia / média potência, resfriamento natural. |
| Tensão de alimentação (CA) | Classe 200Vac |
| Corrente nominal | 9.3A |
| Potência ativa nominal (kW) | 1500W / 1.5kW |
| Velocidade de rotação | 2000rpm, 3000rpm (máxima) |
| Torque | 8.4Nm nominal |
| Torque máximo | 25.1Nm |
| Momento de inércia | 0.0017kg.m² (17kg.cm²) |
| Modo de montagem | Montagem em flange 130x130mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP67 |

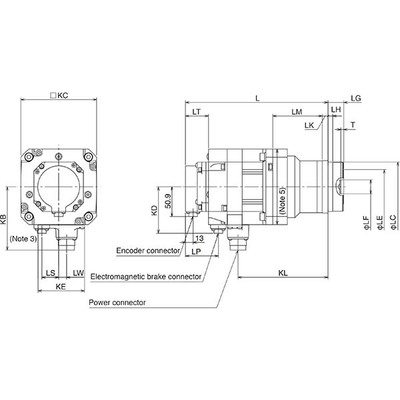

| Dimensões | A173.8mm x L130mm x P314mm |
| Altura líquida (mm) | 173.8 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 314 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 901 N |
| Carga axial máxima | 3590 N |
| Corrente máxima | 32 A |
| Código de pedido / SKU do fabricante | HK-ST152BG5 1/11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKST152BG5111 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Encoder absoluto sem bateria, os cabos para o encoder, os freios eletromagnéticos e a alimentação são equipados com trava de um toque. |
| Relação de engrenagem | 1/11 (caixa de engrenagens) |
Documentos
Este produto é compatível com os amplificadores da série MR-J5. Para mais informações, entre em contato conosco.
