Principais recursos
- Motor servo rotativo AC com redutor
- Feedback absoluto de 26 bits integrado
- Caixa de engrenagens padrão com relação 1/5
- Potência nominal de 400W / 0.4kW
- Tensão de alimentação: classe 200Vac
- Torque nominal: 1.3Nm
- Velocidade rotacional nominal: 3000rpm
- Montagem por flange de 60x60mm
- Grau de proteção: IP44
- Encoder absoluto sem bateria
- Conectores integrados para instalação simplificada
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família de produtos | Série MELSERVO J5 |
| Nome da sub-gama | Série HK-KT |
| Funções | Motor servo rotativo AC com redutor / motor engrenado |
| Projeto | Eixo chavetado, codificador absoluto (26 bits) integrado, caixa de engrenagens padrão 1/5, estrutura totalmente fechada com refrigeração natural (TENC), baixa inércia / baixa potência com refrigeração natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 2.6A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque | 1.3Nm nominal |
| Torque máximo | 3.9Nm |
| Momento de inércia | 0.0000564kg.m² (0.564kg.cm²) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

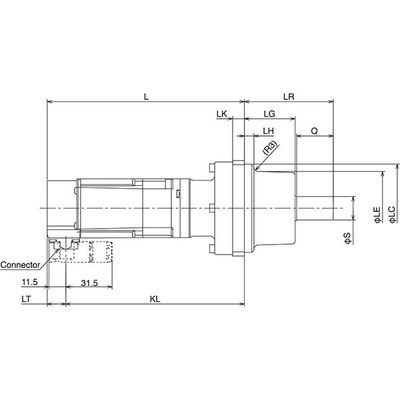

| Dimensões | A91.6mm x L90mm x P212.7mm |
| Altura líquida (mm) | 91.6 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 212.7 mm |
| Temperatura do ar ambiente para operação | 0…+60 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 330 N |
| Carga axial máxima | 350 N |
| Corrente máxima | 9.8 A (com amplificador de 200Vac) |
| Código de pedido / SKU do fabricante | HK-KT43G1 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT43G115 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para máquinas industriais em geral, encoder de posição absoluto sem bateria. Os motores servo possuem um conector “tudo em um”, tornando a conexão simples. |
| Relação de engrenagem | 1/5 (caixa de engrenagens) |
—SEPARATOR—
Documentos
Este produto é compatível com os amplificadores listados em “Recomendados acessórios”. Consulte a documentação para obter detalhes sobre cabos e compatibilidades.
Entre em contato conosco para mais informações sobre este produto e soluções de automação.
