Visão geral
Servomotor rotativo AC com redutor / motorredutor, eixo reto, freio eletromecânico integrado e encoder de feedback absoluto de 26 bits integrado. Possui uma caixa de engrenagens de alta precisão com relação 1/45 para saída de eixo.
Este modelo pertence à série MELSERVO J5 da Mitsubishi Electric, oferecendo uma saída nominal de 200W (0,2kW) e um torque nominal de 0,64 Nm. A tensão de alimentação é da classe 200Vac e a velocidade rotacional nominal atinge 3000 rpm.
O design inclui uma estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia e capacidade de pequena potência. A montagem é feita por flange de 60x60mm, com grau de proteção IP44, sendo adequado para temperaturas ambientes de 0 a 60°C.
Principais recursos
- Servomotor rotativo AC com redutor / motorredutor
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto (26 bits) integrado
- Caixa de engrenagens de alta precisão com relação 1/45
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e pequena capacidade de potência
- Montagem por flange de 60x60mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome do sub-alcance | Série HK-KT |
| Funções | Servomotor rotativo AC com redutor / motorredutor |
| Projeto | Eixo reto, freio e/m integrado, encoder de feedback absoluto (26 bits) integrado, caixa de engrenagens de alta precisão 1/45 (saída de eixo), estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia / pequena capacidade de potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 1,4A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 200W / 0,2kW |
| Velocidade de rotação | 3000 rpm, 6000 rpm (máxima) |
| Torque | 0,64 Nm nominal |
| Torque máximo | 1,92 Nm |
| Momento de inércia | 0,0000705 kg.m² (0,705 kg.cm²) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864 ppu) |
| Grau de proteção | IP44 |

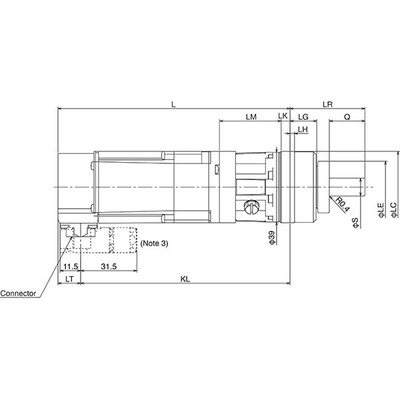

| Dimensões | A91,6mm x L90mm x P253,1mm |
| Altura líquida (mm) | 91,6 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 253,1 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 804 N |
| Carga axial máxima | 2833 N |
| Corrente máxima | (com amplificador de 200Vac) 5,4 A |
| Código de pedido / SKU do fabricante | HK-KT23BG7 1/45 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT23BG7145 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicação de alta precisão, encoder de posição absoluto sem bateria. Os servomotores possuem um conector “tudo-em-um”, tornando a conexão simples. |
| Relação de engrenagem | 1/45 (caixa de engrenagens) |
Documentos
Este produto é projetado para aplicações que exigem alta precisão e confiabilidade. A Mitsubishi Electric é conhecida pela qualidade e durabilidade de seus componentes industriais.
