Visão geral
Este é um servomotor rotativo CA com engrenagem, também conhecido como motorredutor, fabricado pela Mitsubishi Electric, pertencente à série MELSERVO J5. Ele é equipado com um eixo reto, freio eletromagnético integrado e um encoder absoluto de alta precisão de 26 bits para feedback de posição. O modelo em questão apresenta um redutor de alta precisão com relação de 1/21 na saída do eixo.
Projetado para aplicações que exigem alta precisão, este servomotor possui uma saída nominal de 100W (0.1kW) e uma tensão de alimentação de 200Vac ou 400Vac. O encoder absoluto sem bateria (batteryless) de 26 bits garante a manutenção da posição mesmo após desligamentos, simplificando a operação e a configuração.
O motorredutor apresenta uma estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia e capacidade de pequena potência. Seu design compacto e a montagem por flange de 40x40mm facilitam a integração em diversos sistemas de automação.
Principais recursos
- Servomotor rotativo CA com engrenagem
- Eixo reto
- Freio eletromagnético integrado
- Encoder absoluto de 26 bits integrado
- Redutor de alta precisão com relação 1/21
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e pequena capacidade de potência
- Conector unificado para simplificação da conexão
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série/Nome da família do produto | Série MELSERVO J5 |
| Nome da sub-linha | Série HK-KT |
| Funções | Servomotor rotativo CA com engrenagem / motorredutor |
| Design | Eixo reto, freio e/m integrado, encoder absoluto (26 bits) integrado, redutor de alta precisão 1/21 (saída de eixo), estrutura TENC, baixa inércia / pequena potência, resfriamento natural |
| Tensão de alimentação (CA) | Classe 200Vac ou 400Vac |
| Corrente nominal | 1.2A (com amplificador 200Vac ou 400Vac) |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm (nominal), 6000rpm (máxima) |
| Torque nominal | 0.32Nm |
| Torque máximo | 0.96Nm |
| Momento de inércia | 0.0000124kg.m² (0.124kg.cm²) |
| Modo de montagem | Montagem por flange de 40x40mm |
| Resolução | Feedback de 26 bits (equivalente a 67108864 ppr) |
| Grau de proteção | IP44 |

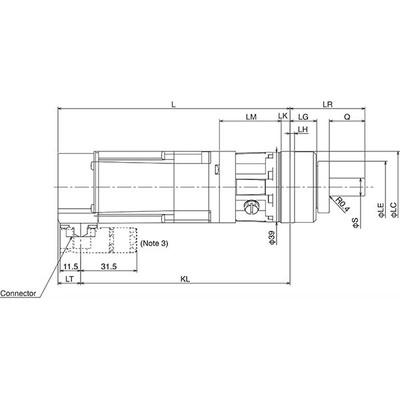

| Dimensões | A66.8mm x L60mm x P225mm |
| Altura líquida (mm) | 66.8 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 225 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 272 N |
| Carga axial máxima | 1087 N |
| Corrente máxima | 4.6 A (com amplificador 200Vac ou 400Vac) |
| Código de pedido / SKU do fabricante | HK-KT13BG7 1/21 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT13BG7121 |
| Em conformidade com normas | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para aplicações de alta precisão, encoder absoluto sem bateria, conector tudo-em-um para conexão simples. |
| Relação de engrenagem | 1/21 (redutor) |
Documentos
Este produto é compatível com os amplificadores e cabos listados na seção de acessórios recomendados, conforme detalhado nas especificações.
Para mais informações, entre em contato.
