Visão geral
Este é um servomotor rotativo AC com engrenagem e eixo chavetado, pertencente à série MELSERVO J5 da Mitsubishi Electric. Ele integra freio eletromecânico e feedback de encoder absoluto de 26 bits.
Com uma saída nominal de 200W (0.2kW) e uma relação de engrenagem de 1/5, este motor é adequado para aplicações que exigem torque preciso e controle de posição. Sua estrutura de resfriamento natural totalmente fechada (TENC) garante operação confiável em ambientes industriais.
Principais recursos
- Servomotor rotativo AC com engrenagem
- Eixo chavetado
- Freio eletromecânico integrado
- Encoder absoluto de 26 bits integrado
- Relação de engrenagem padrão de 1/5
- Estrutura de resfriamento natural totalmente fechada (TENC)
- Baixa inércia e capacidade de pequena potência
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J5 |
| Nome da subgama | Série HK-KT |
| Funções | Servomotor rotativo AC com engrenagem / motorredutor |
| Projeto | Eixo chavetado, freio e/m integrado, encoder absoluto (26 bits) integrado, engrenagem padrão 1/5, estrutura de resfriamento natural totalmente fechada (TENC), baixa inércia / pequena capacidade de potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 1.4A (com amplificador de 200Vac) |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Velocidade de rotação | 3000rpm, 4500rpm (máxima) |
| Torque nominal | 0.64Nm |
| Torque máximo | 1.92Nm |
| Momento de inércia | 0.0000408kg.m² (0.408kg.cm²) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Encoder de 26 bits (equivalente a 67108864ppr) |
| Grau de proteção | IP44 |

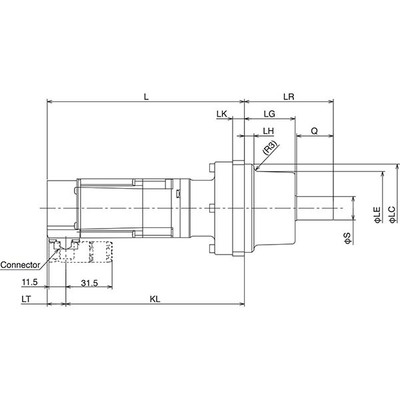

| Dimensões | A91.6mm x L90mm x P229.3mm |
| Altura líquida (mm) | 91.6 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 229.3 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Carga radial máxima | 330 N |
| Carga axial máxima | 350 N |
| Corrente máxima | (com amplificador de 200Vac) 5.4 A |
| Código de pedido / SKU do fabricante | HK-KT23BG1 1/5 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HKKT23BG115 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA |
| Benefícios | Para máquinas industriais gerais, encoder de posição absoluto sem bateria, os servomotores possuem um conector “tudo-em-um”, tornando a conexão simples. |
| Relação de engrenagem | 1/5 (redutor) |
Documentos
Este produto é compatível com amplificadores da série MR-J5. Consulte a documentação para detalhes sobre cabos de amplificador e encoder recomendados.
