Servo Motor AC 50W Mitsubishi Electric MELSERVO J5 1/5 Servo Motor AC 50W Mitsubishi Electric MELSERVO J5, SKU: HK-KT053BG56 1/5, com freio e encoder absoluto. Potência, eficiência e precisão. ## Visão geral Este é um servomotor rotativo AC acoplado a engrenagens, da série MELSERVO J5 da Mitsubishi Electric, modelo HK-KT053BG56 1/5. Ele possui eixo reto, freio eletromecânico integrado e um codificador de feedback absoluto de 26 bits. A unidade também inclui uma caixa de engrenagens de alta precisão com relação de redução de 1/5 e saída de flange. O motor oferece uma potência nominal de 50W (0.05kW) e opera com tensão de alimentação de 200Vac ou 400Vac. Com uma corrente nominal de 1.3A, ele proporciona um torque nominal de 0.16Nm e velocidade rotacional nominal de 3000rpm. O design com estrutura de resfriamento natural totalmente fechada (TENC) e baixa inércia o torna adequado para aplicações que exigem alta precisão e desempenho compacto. ## Principais recursos * Servomotor rotativo AC acoplado a engrenagens. * Eixo reto. * Freio eletromecânico integrado. * Codificador de feedback absoluto de 26 bits (equivalente a 67108864 pulsos/rotação). * Caixa de engrenagens de alta precisão com relação de 1/5 e saída de flange. * Estrutura de resfriamento natural totalmente fechada (TENC). * Baixa inércia e pequena capacidade de potência. ## Especificações | Parâmetro | Valor | | :—————————————- | :———————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Servomotor AC | | Série do produto / nome da família | MELSERVO J5 series | | Nome do sub-alcance | HK-KT series | | Funções | Servomotor rotativo AC acoplado a engrenagens | | Design | Eixo reto, freio e/m integrado, codificador absoluto (26 bits), caixa de engrenagens de alta precisão 1/5 (saída flange), TENC, baixa inércia, resfriamento natural | | Tensão de alimentação (AC) | Classe 200Vac ou 400Vac | | Corrente nominal | 1.3A (com amplificador 200Vac ou 400Vac) | | Potência ativa nominal (kW) | 50W / 0.05kW | | Velocidade rotacional | 3000rpm, 6000rpm (máxima) | | Torque | 0.16Nm nominal | | Torque máximo | 0.48Nm | | Momento de inércia | 0.00001074kg.m² (0.1074kg.cm²) | | Modo de montagem | Montagem em flange de 60x60mm | | Resolução | Feedback de 26 bits (equivalente a 67108864ppr) | | Grau de proteção | IP44 | | Dimensões | A66.8mm x L60mm x P175.5mm | | Altura líquida (mm) | 66.8 mm | | Largura líquida (mm) | 60 mm | | Profundidade líquida (mm) | 175.5 mm | | Temperatura ambiente para operação | 0…+60 °C | | Temperatura ambiente para armazenamento | -25°C…+70 °C | | Carga radial máxima | 177 N | | Carga axial máxima | 706 N | | Corrente máxima | 4.6 A (com amplificador 200Vac ou 400Vac) | | Código de pedido / SKU do fabricante | HK-KT053BG56 1/5 | | Status do produto do fabricante | Comercializado | | Equivalente a | HKKT053BG5615 | | Em conformidade com norma(s) | Marcação CE, TUV Rheinland, UKCA, cURus, EN60034-1, EN61800-3, EN63000, UL, CSA | | Benefícios | Para aplicação de alta precisão, codificador de posição absoluto sem bateria, conectores tudo-em-um para conexão simples. | | Relação de engrenagem | 1/5 (caixa de engrenagens) | ## Documentos * [Mitsubishi Electric – MELSERVO J5 series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNTAvMzIvZTdhOWNmMmYtZGMwMy00MmY5LThkYjAtNWJhMDE0NjE1YTBiL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEo1JTIwc2VyaWVzJTIwLSUyMENhdGFsb2d1ZS5wZGYiXV0?sha=e046f8c1c2704252) Este produto é compatível com amplificadores das séries MR-J5. É recomendado o uso de cabos de conexão apropriados para amplificador e motor, conforme detalhado na documentação técnica. [Entre em contato para mais informações](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | MELSERVO J5 series |
| Sub-range name | HK-KT series |
| Functions | AC geared rotary servo motor / gearmotor |
| Design | straight shaft built-in e/m brake built-in absolute feedback encod. (26-bit) 1/5 high-precision gearhead (flange output) Totally Enclosed Natural Cooling (TENC) structure low inertia / small power capacity natural cooling |
| Supply voltage (AC) | 200Vac or 400Vac class |
| Rated current | 1.3A (with 200Vac or 400Vac amplif.) |
| Rated active power (kW) | 50W / 0.05kW |
| Rotational speed | 3000rpm 6000rpm (maximum) |
| Torque | 0.16Nm nominal |
| Maximum torque | 0.48Nm |
| Moment of inertia | 0.00001074kg.m2 (0.1074kg.cm2) |
| Mounting mode | 60x60mm flange mounting |
| Resolution | 26-bit (equivalent to 67108864ppr) feedback |
| Degree of protection | IP44 |

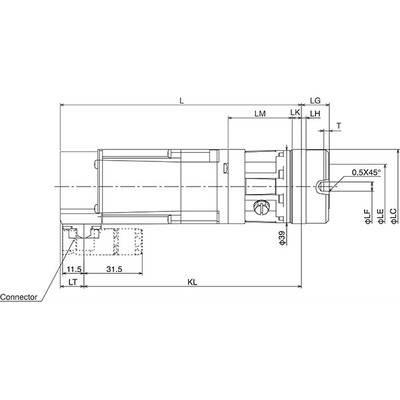

| Dimensions | H66.8mm x W60mm x D175.5mm |
| Net Height (mm) | 66.8 mm |
| Net Width (mm) | 60 mm |
| Net Depth (mm) | 175.5 mm |
| Ambient air temperature for operation | 0…+60 °C |
| Ambient air temperature for storage | -25°C…+70 °C |
| Maximum radial load | 177 N |
| Maximum axial load | 706 N |
| Maximum current | (with 200Vac or 400Vac amplif.) 4.6 A |
| Order code / Manufacturer SKU | HK-KT053BG56 1/5 |
| Manufacturer product status | Commercialized |
| Equivalent to | HKKT053BG5615 |
| Compliant with standard(s) | CE marking TUV Rheinland UKCA cURus EN60034-1 EN61800-3 EN63000 UL CSA |
| Benefits | for high precision application batteryless absolute position encoder the servo motors have an all-in-one connector making the connection simple |
| Gear ratio | 1/5 (gearhead) |
| Recommended accessories | for standard torque use amplifiers – MR-J5-10A-RJ – MR-J5-10G-RJ – MR-J5-10G-RJN1 for higher torque use amplifiers – MR-J5-20A-RJ – MR-J5-20G-RJ – MR-J5-20G-RJN1 – MR-J5-40A-RJ – MR-J5-40G-RJ – MR-J5-40G-RJN1 for higher torque use multi-axis amplifiers – MR-J5W2-22G – MR-J5W2-44G – MR-J5W3-222G – MR-J5W3-444G Use amplifier motor cables as follows – for HK-KT load-side lead with electromagnetic brake wires — Standard bending life –> 0.3m ( MRAEPB2J10CBL03M1L ) –> 2m ( MR-AEPB2CBL2M-A1-L ) or MR-AEPB1CBL2M-A1-L ) –> 5m ( MR-AEPB2CBL5M-A1-L ) or MR-AEPB1CBL5M-A1-L ) –> 10m ( MR-AEPB2CBL10M-A1L ) or MR-AEPB1CBL10M-A1L ) — Long bending life –> 2m ( MR-AEPB2CBL2M-A1-H ) or MR-AEPB1CBL2M-A1-H ) –> 5m ( MR-AEPB1CBL5M-A1-H ) –> 10m ( MR-AEPB2CBL10M-A1H ) or MR-AEPB1CBL10M-A1H ) – for HK-KT opposite to load-side lead with electromagnetic brake wires — Standard bending life –> 0.3m ( MR-AEPB2CBL2M-A1-L ) –> 2m ( MR-AEPB2CBL2M-A2-L ) or MR-AEPB1CBL2M-A2-L ) –> 5m ( MR-AEPB2CBL5M-A2-L ) or MR-AEPB1CBL5M-A2-L ) –> 10m ( MR-AEPB2CBL10M-A2L ) or MR-AEPB1CBL10M-A2L ) — Long bending life –> 2m ( MR-AEPB2CBL2M-A2-H ) or MR-AEPB1CBL2M-A2-H ) –> 5m ( MR-AEPB2CBL5M-A2-H ) or MR-AEPB1CBL5M-A2-H ) –> 10m ( MR-AEPB2CBL10M-A2H ) or MR-AEPB1CBL10M-A2H ) – for HK-KT vertical lead with electromagnetic brake wires — Standard bending life –> 0.3m ( MREPB2J10CBL03MA5L ) –> 2m ( MR-AEPB2CBL2M-A5-L ) or MR-AEPB1CBL2M-A5-L ) –> 5m ( MR-AEPB2CBL5M-A5-L ) or MR-AEPB1CBL5M-A5-L ) — Long bending life –> 2m ( MR-AEPB2CBL2M-A5-H ) or MR-AEPB1CBL2M-A5-H ) –> 5m ( MR-AEPB2CBL5M-A5-H ) or MR-AEPB1CBL5M-A5-H ) – for HK-KT load-side lead without electromagnetic brake wires — Standard bending life –> 0.3m ( MR-AEP2J10CBL03M1L ) –> 2m ( MR-AEP2CBL2M-A1-L ) or MR-AEP1CBL2M-A1-L ) –> 3m ( MR-AEP2J20CBL03M1L ) –> 5m ( MR-AEP2CBL5M-A1-L ) or MR-AEP1CBL5M-A1-L ) –> 10m ( MR-AEP2CBL10M-A1-L ) or MR-AEP1CBL10M-A1-L ) — Long bending life –> 2m ( MR-AEP2CBL2M-A1-H ) or MR-AEP1CBL2M-A1-H ) –> 5m ( MR-AEP2CBL5M-A1-H ) or MR-AEP1CBL5M-A1-H ) –> 10m ( MR-AEP2CBL10M-A1-H ) or MR-AEP1CBL10M-A1-H ) – for HK-KT opposite to load-side lead without electromagnetic brake wires — Standard bending life –> 0.3m ( MR-AEP2J10CBL03M2L ) –> 2m ( MR-AEP2CBL2M-A2-L ) or MR-AEP1CBL2M-A2-L ) –> 3m ( MR-AEP2J20CBL03M2L ) –> 5m ( MR-AEP2CBL5M-A2-L ) or MR-AEP1CBL5M-A2-L ) –> 10m ( MR-AEP2CBL10M-A2-L ) or MR-AEP1CBL10M-A2-L ) — Long bending life –> 2m ( MR-AEP2CBL2M-A2-H ) or MR-AEP1CBL2M-A2-H ) –> 5m ( MR-AEP2CBL5M-A2-H ) or MR-AEP1CBL5M-A2-H ) –> 10m ( MR-AEP2CBL10M-A2-H ) or MR-AEP1CBL10M-A2-H ) – for HK-KT vertical lead without electromagnetic brake wires — Standard bending life –> 0.3m ( MRAEP2J10CBL03MA5L ) –> 2m ( MR-AEP2CBL2M-A5-L ) or MR-AEP1CBL2M-A5-L ) –> 5m ( MR-AEP2CBL5M-A5-L ) or MR-AEP1CBL5M-A5-L ) –> 10m ( MR-AEP2CBL10M-A5-L ) or MR-AEP1CBL10M-A5-L ) — Long bending life –> 2m ( MR-AEP2CBL2M-A5-H ) or MR-AEP1CBL2M-A5-H ) –> 5m ( MR-AEP2CBL5M-A5-H ) or MR-AEP1CBL5M-A5-H ) –> 10m ( MR-AEP2CBL10M-A5-H ) or MR-AEP1CBL10M-A5-H ) – Encoder Cable for HK-KT — Standard bending life –> 20m ( MR-AEKCBL20M-L ) –> 30m ( MR-AEKCBL30M-L ) — Long bending life –> 20m ( MR-AEKCBL20M-H ) –> 30m ( MR-AEKCBL30M-H ) –> 40m ( MR-AEKCBL40M-H ) –> 50m ( MR-AEKCBL50M-H ) – Encoder Cable for HK-KT/HK-ST — Standard bending life –> 20m ( MR-AENSCBL20M-L ) –> 30m ( MR-AENSCBL30M-L ) –> 20m ( MR-AENSCBL20M-H ) –> 30m ( MR-AENSCBL30M-H ) – Encoder cable for connecting a load-side encoder — Standard bending life –> 2m ( MR-EKCBL2M-H ) –> 5m ( MR-EKCBL5M-H ) |
