Visão geral

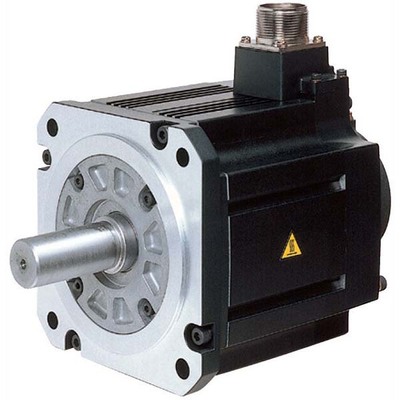

Este é um servomotor AC rotativo sem escovas (brushless), projetado pela Mitsubishi Electric como parte da série MELSERVO J3. Possui eixo reto e integra um freio eletromagnético e um encoder absoluto de 18 bits para feedback de posição de alta precisão.
Com uma potência nominal de saída de 4200W (4.2kW) e torque nominal de 40.1Nm, este motor é adequado para aplicações que exigem desempenho robusto e confiável. A classe de tensão de alimentação é de 200Vac, operando com uma corrente nominal de 24A.
O design do motor inclui montagem por flange de 176x176mm, oferecendo um grau de proteção IP67, o que o torna resistente a poeira e imersão temporária em água. A faixa de temperatura ambiente para operação é de 0 a 40°C.
Principais recursos
- Servomotor AC rotativo sem escovas
- Eixo reto
- Freio eletromagnético integrado
- Encoder absoluto de 18 bits integrado
- Classe de tensão de alimentação 200Vac
- Potência nominal 4.2kW
- Torque nominal 40.1Nm
- Velocidade nominal 1000rpm
- Montagem por flange de 176x176mm
- Grau de proteção IP67
- Ideal para sistemas de manuseio de materiais, robôs e mesas X-Y
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / Nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série HF-SP |
| Funções | Servomotor AC rotativo sem escovas |
| Design | Eixo reto, freio e/m integrado, encoder absoluto integrado (18 bits), inércia média / capacidade de potência média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 24A |
| Potência ativa nominal (kW) | 4200W / 4.2kW |
| Velocidade de rotação | 1000rpm (nominal) / 1500rpm (máxima) |
| Torque | 40.1Nm nominal |
| Torque máximo | 120Nm |
| Momento de inércia | 0.0164kg.m² (164kg.cm²) |
| Modo de montagem | Montagem por flange de 176x176mm |
| Grau de proteção | IP67 |
| Dimensões | A237.1mm x L176mm x P332mm |
| Altura líquida (mm) | 237.1 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 332 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 72 A |
| Código de pedido / SKU do fabricante | HF-SP421B |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Inércia média, dois tipos de velocidade nominal disponíveis, aplicação para sistemas de manuseio de materiais, robôs, mesas X-Y |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
O fabricante Mitsubishi Electric indica que este produto está descontinuado.
Para mais informações ou para discutir alternativas e novas soluções, entre em contato conosco.
