Principais recursos

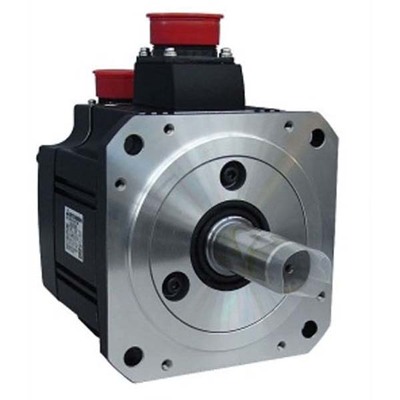

- Servo motor rotativo AC sem escovas
- Eixo com chaveta
- Freio eletromecânico integrado
- Feedback absoluto de 17 bits (131072ppr)
- Retentor de óleo
- Estrutura plana
- Baixa inércia / Capacidade de média potência
- Montagem por flange de 123x123mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome do sub-range | HC-UF series |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo com chaveta, freio e/m integrado, codificador de feedback absoluto (17 bits) integrado, retentor de óleo, estrutura plana, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 4.3A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque nominal | 2.4Nm |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.000610kg.m² (6.1kg.cm²) |
| Modo de montagem | Montagem por flange de 123x123mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A77.5mm x L123mm x P151mm |
| Altura líquida (mm) | 77.5 mm |
| Largura líquida (mm) | 123 mm |
| Profundidade líquida (mm) | 151 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 12.9 A |
| Código de pedido / SKU do fabricante | HC-UFS73BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é da marca Mitsubishi Electric e pertence à série MELSERVO J2S. Por ser um item descontinuado, verifique a disponibilidade e possíveis substituições compatíveis.
Entre em contato para mais informações.
