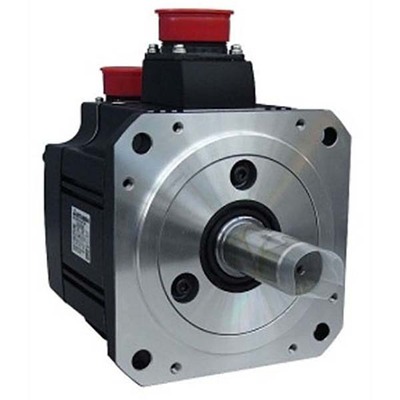

Motor Servo Mitsubishi HC-RFS103: Potência e Precisão
Visão geral
Este é um servomotor rotativo AC sem escovas da série MELSERVO J2S da Mitsubishi Electric, projetado para aplicações industriais que demandam confiabilidade e precisão. Com um eixo reto e feedback absoluto integrado de 17 bits, este motor garante um controle de posição altamente acurado.
O modelo HC-RFS103 oferece uma potência de saída nominal de 1000W (1kW) e um torque nominal de 3.18Nm, operando a uma velocidade de rotação nominal de 3000rpm. Sua construção robusta, com vedação de óleo e grau de proteção IP65, o torna adequado para ambientes operacionais desafiadores, com temperatura ambiente variando entre 0 e 40°C.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto com vedação de óleo
- Feedback absoluto integrado de 17 bits
- Grau de proteção IP65
- Montagem em flange 100x100mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-RF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto, codificador absoluto embutido (17 bits), vedação de óleo, inércia ultrabaixa / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 6.1A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque nominal | 3.18Nm |
| Torque máximo | 7.95Nm |
| Momento de inércia | 0.00015kg.m2 (1.5kg.cm2) |
| Modo de montagem | Montagem em flange 100x100mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A146mm x L100mm x P192mm |
| Altura líquida (mm) | 146 mm |
| Largura líquida (mm) | 100 mm |
| Profundidade líquida (mm) | 192 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18.4 A |
| Código de pedido / SKU do fabricante | HC-RFS103 |
| Status do produto do fabricante | Descontinuado |
Documentos
O produto HC-RFS103 está descontinuado.
Entre em contato para mais informações ou alternativas.
