Visão geral

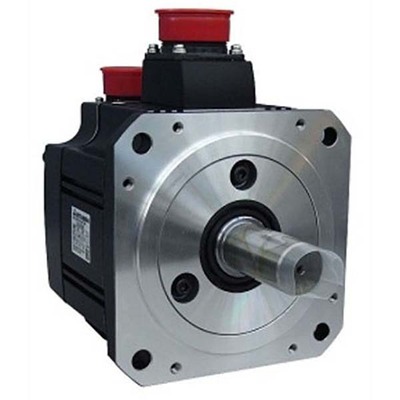

Motor servo rotativo AC brushless da Mitsubishi Electric, série MELSERVO J2S, com eixo reto e codificador absoluto embutido (17 bits). Possui selo de óleo e é classificado para 1500W / 1.5kW de saída nominal.
Este motor opera em uma classe de tensão de alimentação de 200V AC, com corrente nominal de 8.8A e torque nominal de 4.78Nm. A velocidade rotacional nominal é de 3000rpm, e o flange de montagem possui dimensões de 100x100mm. O grau de proteção é IP65, e o equipamento é projetado para operar em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Motor servo AC brushless rotativo
- Eixo reto
- Codificador absoluto embutido de 17 bits
- Selo de óleo
- Inércia ultra-baixa / capacidade de média potência
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-RF |
| Funções | Servomotor AC brushless rotativo |
| Projeto | Eixo reto, codificador absoluto embutido (17 bits), selo de óleo, inércia ultra-baixa / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200V AC |
| Corrente nominal | 8.8A |
| Potência ativa nominal (kW) | 1500W / 1.5kW |
| Velocidade de rotação | 3000rpm (4500rpm máximo) |
| Torque | 4.78Nm nominal |
| Torque máximo | 11.9Nm |
| Momento de inércia | 0.00019kg.m² (1.9kg.cm²) |
| Modo de montagem | Montagem em flange 100x100mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A146mm x L100mm x P217mm |
| Altura líquida (mm) | 146 mm |
| Largura líquida (mm) | 100 mm |
| Profundidade líquida (mm) | 217 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 23.4 A |
| Código de pedido / SKU do fabricante | HC-RFS153 |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O status do produto do fabricante é “Descontinuado”.
