Visão geral

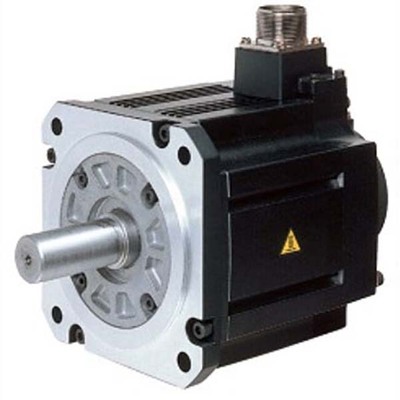

Este é um servo motor rotativo AC sem escovas da série MELSERVO J2S da Mitsubishi Electric, modelo HC-MFS053BD. Ele possui eixo com corte em D (com chaveta), freio eletromagnético e feedback absoluto do encoder com resolução de 17 bits.
Com potência nominal de saída de 50W (0,05kW), este motor opera em classe de tensão de 200Vac e corrente nominal de 0,85A. Seu torque nominal é de 0,16Nm e a velocidade rotacional nominal atinge 3000rpm. O flange de montagem é de 40x40mm e o grau de proteção é IP55, adequado para operação em temperatura ambiente de 0 a 40°C.
Principais recursos
- Servo motor AC sem escovas
- Eixo com corte em D (com chaveta)
- Freio eletromagnético (e/m brake) integrado
- Encoder absoluto de 17 bits integrado
- Baixa inércia e pequena capacidade de potência
- Montagem por flange de 40x40mm
- Grau de proteção IP55
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome do sub-range | HC-MF series |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo com corte em D (com chaveta), freio e/m embutido, encoder absoluto (17-bit) embutido, inércia ultrabaixa / capacidade de pequena potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 0.85A |
| Potência ativa nominal (kW) | 50W / 0.05kW |
| Velocidade rotacional | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque nominal | 0.16Nm |
| Torque máximo | 0.48Nm |
| Momento de inércia | 0.0000022kg.m2 (0.022kg.cm2) |
| Modo de montagem | Montagem por flange de 40x40mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A55.7mm x L42mm x P134.5mm |
| Altura líquida (mm) | 55.7 mm |
| Largura líquida (mm) | 42 mm |
| Profundidade líquida (mm) | 134.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 2.6 A |
| Código de pedido / SKU do fabricante | HC-MFS053BD |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O produto é classificado como descontinuado pelo fabricante.
Entre em contato para mais informações sobre este ou outros produtos.
