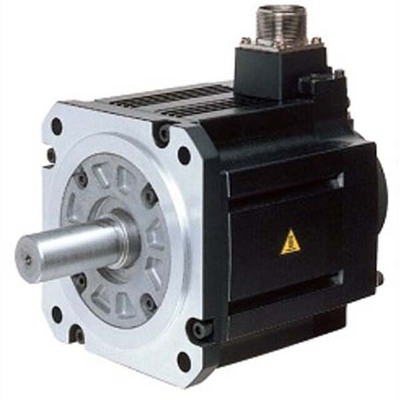

Principais recursos
- Servomotor rotativo AC sem escovas
- Feedback absoluto embutido de 17 bits (131072ppr)
- Eixo reto
- Potência nominal de 100W (0.1kW)
- Corrente nominal de 0.85A
- Classe de tensão de alimentação de 200Vac
- Torque nominal de 0.32Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem em flange de 40x40mm
- Grau de proteção IP55
- Faixa de temperatura de operação: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome do sub-gama | Série HC-MF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto com codificador de feedback absoluto embutido (17 bits), inércia ultra-baixa / capacidade de pequena potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 0.85A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm 4500rpm (máxima) |
| Torque | 0.32Nm nominal |
| Torque máximo | 0.95Nm |
| Momento de inércia | 0.000003kg.m2 (0.03kg.cm2) |
| Modo de montagem | Montagem em flange de 40x40mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A55.7mm x L42mm x P121.5mm |
| Altura líquida (mm) | 55.7 mm |
| Largura líquida (mm) | 42 mm |
| Profundidade líquida (mm) | 121.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 2.6 A |
| Código de pedido / SKU do fabricante | HC-MFS13 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado pelo fabricante.
Para mais informações ou para discutir alternativas, entre em contato conosco.
