Visão geral

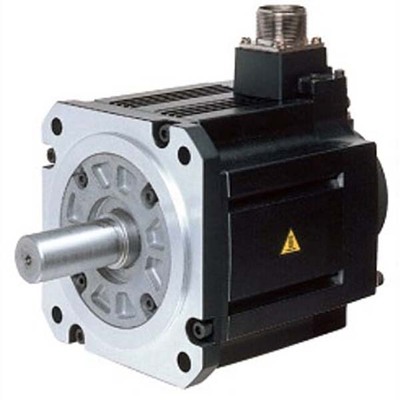

Este é um motor servo rotativo AC brushless da Mitsubishi Electric, pertencente à série MELSERVO J2S. Possui eixo reto e feedback absoluto embutido de 17 bits, equivalente a 131072 pulsos por revolução, garantindo alta precisão.
Com potência nominal de 400W (0.4kW) e torque nominal de 1.3Nm, o motor opera em uma faixa de velocidade de até 3000rpm. Sua construção com baixa inércia e capacidade de pequena potência, juntamente com ventilação forçada, o tornam eficiente para diversas aplicações industriais.
O grau de proteção é IP55, e o motor é classificado para operação em temperaturas ambiente de 0 a 40°C. O modelo HC-KFS43 possui montagem em flange de 60x60mm e é alimentado por uma tensão de 200Vac.
Principais recursos
- Motor servo rotativo AC brushless
- Eixo reto com feedback absoluto de 17 bits
- Potência nominal de 400W / 0.4kW
- Torque nominal de 1.3Nm
- Velocidade nominal de 3000rpm
- Montagem em flange de 60x60mm
- Grau de proteção IP55
- Operação em 200Vac
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família de produtos | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-KF |
| Funções | Motor servo rotativo AC brushless |
| Projeto | Eixo reto com codificador absoluto embutido (17 bits) baixa inércia / pequena capacidade de potência resfriamento por ventilador |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 2.3A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Velocidade de rotação | 3000rpm 4500rpm (máxima) |
| Torque | 1.3Nm nominal |
| Torque máximo | 3.8Nm |
| Momento de inércia | 0.0000460kg.m2 (0.46kg.cm2) |
| Modo de montagem | Montagem em flange de 60x60mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A72.8mm x L62mm x P154.5mm |
| Altura líquida (mm) | 72.8 mm |
| Largura líquida (mm) | 62 mm |
| Profundidade líquida (mm) | 154.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 6.9 A |
| Código de pedido / SKU do fabricante | HC-KFS43 |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O status do produto do fabricante indica que este item está descontinuado.
Entre em contato para mais informações sobre este produto.
