Visão geral

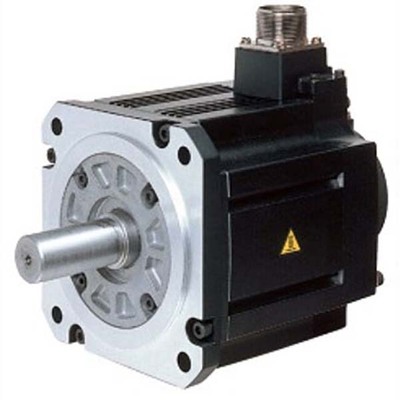

Motor servo rotativo AC brushless da Mitsubishi Electric, pertencente à série MELSERVO J2S, com eixo reto e codificador absoluto embutido de 17 bits. Este modelo oferece uma potência nominal de 100W (0,1kW) e é projetado para operar em classe de tensão de 200Vca.
O servo motor apresenta um torque nominal de 0,32Nm e uma velocidade nominal de rotação de 3000rpm. Possui montagem por flange de 40x40mm e grau de proteção IP55, garantindo resistência a poeira e jatos d’água. A temperatura ambiente para operação está especificada entre 0°C e 40°C.
Principais recursos
- Motor servo rotativo AC brushless
- Codificador absoluto embutido de 17 bits (131072ppr)
- Potência nominal de 100W / 0.1kW
- Torque nominal de 0.32Nm
- Velocidade nominal de 3000rpm
- Montagem por flange de 40x40mm
- Grau de proteção IP55
- Faixa de temperatura operacional: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série do produto / nome da família | Série MELSERVO J2S |
| Nome do sub-range | Série HC-KF |
| Funções | Motor servo rotativo AC brushless |
| Design | Eixo reto com codificador absoluto embutido (17 bits), baixa inércia / baixa capacidade de potência, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200Vca |
| Corrente nominal | 0.71A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque | 0.32Nm (nominal) |
| Torque máximo | 0.95Nm |
| Momento de inércia | 0.0000084kg.m² (0.084kg.cm²) |
| Modo de montagem | Montagem por flange de 40x40mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A55.7mm x L42mm x P121.5mm |
| Altura líquida (mm) | 55.7 mm |
| Largura líquida (mm) | 42 mm |
| Profundidade líquida (mm) | 121.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 2.5 A |
| Código de pedido / SKU do fabricante | HC-KFS13 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado pelo fabricante. Verifique a compatibilidade com sistemas existentes ou procure por substitutos disponíveis. Para mais informações ou para consultar outras soluções, entre em contato conosco.
