Visão geral

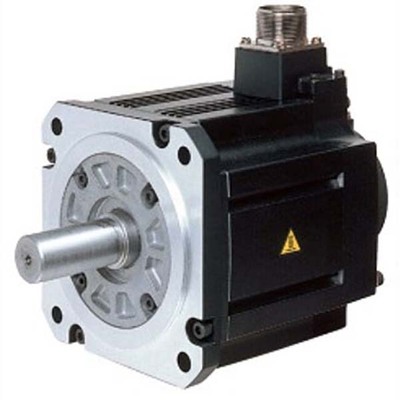

O servo motor AC brushless rotativo da Mitsubishi Electric, pertencente à série MELSERVO J2S, modelo HC-KFS43B, é projetado para aplicações de alta performance. Este motor possui um eixo reto, freio eletromagnético integrado e um feedback encoder absoluto de 17 bits, garantindo precisão posicional.
Com uma saída nominal de 400W (0.4kW) e um torque nominal de 1.3Nm, o HC-KFS43B opera em uma classe de tensão de 200Vac, com corrente nominal de 2.3A. A velocidade rotacional nominal é de 3000rpm, sendo capaz de atingir até 4500rpm. A montagem é realizada por flange de 60x60mm e o grau de proteção é IP55.
Este modelo é adequado para operação em temperaturas ambientes de 0 a 40°C, oferecendo alta confiabilidade em diversas condições industriais. O design de baixa inércia e pequena capacidade, juntamente com resfriamento por ventilação, contribui para sua eficiência e durabilidade.
Principais recursos
- Servo motor AC brushless rotativo
- Eixo reto
- Freio eletromagnético integrado
- Encoder absoluto de 17 bits integrado
- Potência nominal de 400W (0.4kW)
- Velocidade nominal de 3000rpm
- Torque nominal de 1.3Nm
- Classe de tensão 200Vac
- Montagem por flange de 60x60mm
- Grau de proteção IP55
- Resfriamento por ventilação
- Baixa inércia / pequena capacidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-KF |
| Funções | Servo motor AC brushless rotativo |
| Design | Eixo reto, freio e/m integrado, encoder absoluto integrado (17 bits), baixa inércia / pequena capacidade, resfriamento por ventilação |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 2.3A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque | 1.3Nm nominal |
| Torque máximo | 3.8Nm |
| Momento de inércia | 0.000051kg.m2 (0.51kg.cm2) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A72.8mm x L62mm x P186.5mm |
| Altura líquida (mm) | 72.8 mm |
| Largura líquida (mm) | 62 mm |
| Profundidade líquida (mm) | 186.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 6.9 A |
| Código de pedido / SKU do fabricante | HC-KFS43B |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O produto com SKU HC-KFS43B encontra-se descontinuado pelo fabricante.
Para mais informações ou alternativas de produtos, entre em contato conosco.
