Visão geral

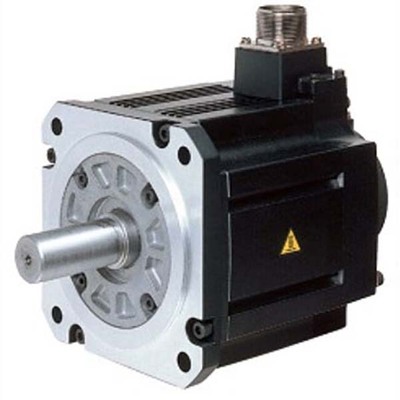

Motor servo rotativo AC sem escovas com eixo reto, freio eletromecânico integrado e encoder de feedback absoluto de 17 bits. Fabricado pela Mitsubishi Electric, faz parte da série MELSERVO J2S.
Oferece uma saída nominal de 200W (0.2kW), com uma corrente nominal de 1.1A e torque nominal de 0.64Nm. Sua classe de tensão de alimentação é de 200Vac, atingindo uma velocidade rotacional nominal de 3000rpm.
Possui montagem por flange de 60x60mm, grau de proteção IP55 e é projetado para operar em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Motor servo rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto de 17 bits
- Baixa inércia e capacidade de pequena potência
- Refrigeração por ventilação
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/família de produto | MELSERVO J2S series |
| Nome da sub-gama | HC-KF series |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto, freio e/m integrado, codificador de feedback absoluto (17 bits) integrado, baixa inércia/capacidade de pequena potência, refrigeração por ventilação |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 1.1A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Velocidade de rotação | 3000rpm (nominal), 4500rpm (máxima) |
| Torque nominal | 0.64Nm |
| Torque máximo | 1.9Nm |
| Momento de inércia | 0.000031kg.m² (0.31kg.cm²) |
| Modo de montagem | Montagem por flange 60x60mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A72.8mm x L62mm x P161.5mm |
| Altura líquida (mm) | 72.8 mm |
| Largura líquida (mm) | 62 mm |
| Profundidade líquida (mm) | 161.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 3.4 A |
| Código de pedido / SKU do fabricante | HC-KFS23B |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado pelo fabricante. Entre em contato para mais informações.
