Visão geral
Este é um servomotor AC sem escovas, rotativo, com eixo reto e feedback absoluto integrado. Projetado pela Mitsubishi Electric, pertence à série HP e oferece uma solução de alta performance para aplicações industriais.
Com uma potência nominal de saída de 500W (0.5kW), este motor apresenta um torque nominal de 1.6Nm e um torque de parada de 11Nm. A velocidade rotacional nominal é de 3000rpm, com uma velocidade máxima de 4000rpm. O feedback absoluto de 20 bits garante alta precisão na medição da posição.
O motor é construído para operar em classe de tensão de alimentação de 400Vac, com uma corrente nominal de 0.9A. Seu grau de proteção é IP67, indicando alta resistência contra poeira e imersão em água, sendo ideal para ambientes industriais desafiadores. A montagem é feita por flange de 130x130mm e o resfriamento é natural.
Principais recursos
- Servomotor AC rotativo sem escovas
- Eixo reto com encoder absoluto integrado (1Mppr)
- Potência de saída nominal: 500W
- Feedback de alta resolução: 20 bits
- Tensão de alimentação: 400V classe AC
- Torque nominal: 1.6Nm
- Velocidade rotacional nominal: 3000rpm
- Montagem por flange: 130x130mm
- Grau de proteção: IP67
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/nome da família de produtos | Série HP |
| Funções | Servomotor AC rotativo sem escovas |
| Design | Eixo reto com encoder absoluto integrado (1Mppr) resfriamento natural de baixa inércia |
| Tensão de alimentação (AC) | 400V classe AC |
| Corrente nominal | 0.9A |
| Potência ativa nominal (kW) | 500W / 0.5kW |
| Velocidade de rotação | 3000rpm 4000rpm (máxima) |
| Torque | 1.6Nm nominal |
| Torque máximo | 11Nm |
| Torque de parada | 11Nm |
| Momento de inércia | 0.00046kg.m2 (4.6kg.cm2) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

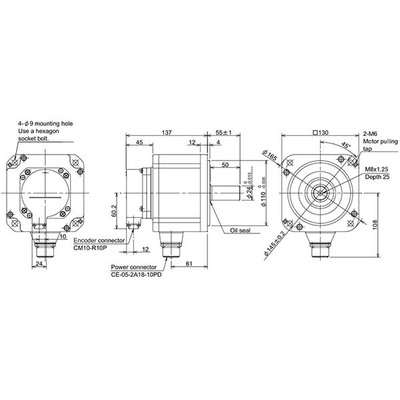

| Dimensões | A202mm x L130mm x P192mm |
| Altura líquida (mm) | 202 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 192 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 8.4 A |
| Código de pedido / SKU do fabricante | HP-H54S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um componente da linha de servomotores AC sem escovas da Mitsubishi Electric. Verifique a compatibilidade com outros componentes do seu sistema.
