Visão geral

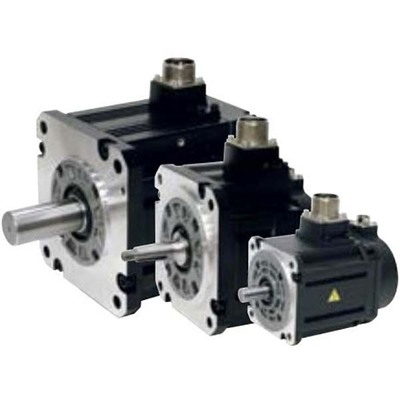

Este é um servo motor rotativo AC sem escovas (brushless) da Mitsubishi Electric, série HG. Equipado com eixo reto, freio eletromecânico integrado e um encoder de feedback absoluto de 20 bits (equivalente a 1.048.576 pulsos por revolução), este motor oferece alta precisão e confiabilidade.
Com potência nominal de saída de 2200W (2.2kW) e um torque de parada de 12Nm, ele opera em uma classe de tensão de alimentação de 200Vac. Sua velocidade rotacional nominal é de 3000rpm, e seu grau de proteção é IP67, garantindo resistência a poeira e imersão em água.
Principais recursos
- Servo motor rotativo AC sem escovas.
- Eixo reto.
- Freio eletromecânico integrado.
- Encoder de feedback absoluto de 20 bits.
- Potência nominal de 2.2kW.
- Velocidade nominal de 3000rpm.
- Torque de parada de 12Nm.
- Montagem em flange de 130x130mm.
- Grau de proteção IP67.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série HG |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo reto com freio eletromecânico integrado e encoder de feedback absoluto (20 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 8.6A |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque de parada | 12Nm |
| Momento de inércia | 0.00259kg.m² (25.9kg.cm²) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1.048.576 ppr) |
| Grau de proteção | IP67 |
| Corrente máxima | 57 A |
| Código de pedido / SKU do fabricante | HG224BS-D48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Acionamentos multi-híbridos. Uma linha de unidades de acionamento multi-híbridas de alto desempenho está disponível. A unidade de acionamento multi-híbrida controla no máximo três eixos de servo e um fuso, suportando a redução de tamanho das unidades e oferecendo vantagens técnicas. |
Documentos
O servo motor HG224BS-D48 da Mitsubishi Electric é compatível com a série MELSERVO HG-H. Não foram encontradas informações explícitas sobre substituições.
