Principais recursos
- Motor servo rotativo AC brushless
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto de 18 bits
- Potência nominal de 750W / 0.75kW
- Classe de tensão de alimentação 200Vac
- Torque nominal de 1.8Nm
- Torque de estol de 2Nm
- Velocidade nominal de 4000rpm
- Montagem em flange de 90x90mm
- Grau de proteção IP67
- Faixa de temperatura ambiente de operação: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC brushless |
| Design | Eixo reto com freio eletromecânico integrado e encoder de feedback absoluto (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3.1A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 4000rpm 5000rpm (máxima) |
| Torque | 1.8Nm nominal |
| Torque máximo | 8Nm |
| Torque de estol | 2Nm |
| Momento de inércia | 0.00028kg.m² (2.8kg.cm²) |
| Modo de montagem | Montagem em flange de 90x90mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

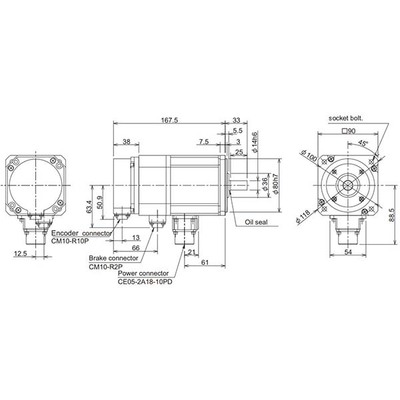

| Dimensões | A133.5mm x L90mm x P200.5mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 200.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 14 A |
| Código de pedido / SKU do fabricante | HF75BS-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. A precisão de máquinas de alta inércia é garantida. Adequado para máquinas que exigem aceleração rápida. |
Documentos
Este produto é o servo motor HF75BS-A48 da Mitsubishi Electric. Para outras opções ou para verificar compatibilidades, entre em contato.
